उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Tank Material: | Q345r or Q370r Carbon steel for pressure vessel | Loading Capacity: | 10t 10ton 10tons 10mt LPG Gas filling Plant |
|---|---|---|---|
| Tank Size: | 20 m3, 20cbm, 20000 liters, 20000L LPG skid station | डिजाइन दबाव: | 1.71एमपीए 1.77एमपीए 17.1बार, 17.7बार |
| हाइड्रोलिक परीक्षण दबाव: | 2.21एमपीए 22.1बार | Filling Medium: | Propane, Butane, LPG, Cooking Gas |
| Level Gauge: | Magnetic Plate Level Gaue, Float-Ball, ROTOR type | Diameter: | 2300mm, 2400mm |
| Other Accessories: | LPG Pump & Motor, LPG compressor | Filling Parts: | LPG filling weight scale, LPG dispenser with one or Double nozzlers |
| Production name: | LPG Skid Station, Refilling Cylinder Filling | पंप ब्रांड: | कॉर्केन, ब्लैकमर, चीनी ब्रांड |
| प्रमुखता देना: | 10 एमटी एलपीजी गैस रिफिलिंग प्लांट,20 सीबीएम एलपीजी गैस रिफिलिंग प्लांट,स्किड माउंट एलपीजी रिफिलिंग प्लांट |
||
ASME 20CBM 20000 लीटर 10 टन 10MT एलपीजी स्किड माउंट स्टेशन गैस सिलेंडर भरने के लिए एलपीजी गैस रिफिलिंग प्लांट
उत्पाद का वर्णन
1एलपीजी सिलेंडर भरने वाले स्टेशन में सभी पंप प्रणाली, विद्युत प्रणाली, सुरक्षा प्रणाली, पाइप प्रणाली, भरने के पैमाने और एलपीजी डिस्पेंसर को एक साथ रखा जाता है, यदि आवश्यक हो, और स्किड आधार पर लगाया जाता है।
सभी भागों को शिपिंग से पहले पूरी तरह से स्थापित किया जाता है, प्लग और प्ले।
2.एलपीजी सिलेंडर भरने का स्टेशनगैर विनाशकारी परीक्षा, वायुरोधी परीक्षण, हाइड्रोस्टैटिक परीक्षण और किसी अन्य निरीक्षण करना चाहिए। लागू उद्योग पेट्रोकेमिकल, कोयला रसायन, सटीक रसायन, परमाणु ऊर्जा,धातुकर्म औषधि, मशीनरी, खाद्य पदार्थ, कीटनाशक, रबर, एयरोस्पेस, समुद्री, डाई, नए बिजली उपकरण आदि।
विशेषता
1.एलपीजी रिफिलिंग प्लांटविभिन्न आकारों के घरेलू उपयोग के सिलेंडर में रसोई गैस भरने के लिए।
2एक प्रोपेन रिफिलिंग प्लांट जिसमें 2 कार्य होंगे: ट्रक डिस्चार्जिंग और सिलेंडर रिफिलिंग 1 पंप के साथ
3ऑटोफिलिंग कट-ऑफ के साथ डिजिटल फिलिंग स्केल, हजारों रिकॉर्ड रखने, शुद्ध और सकल भरने
4प्रोपेन रिफिलिंग प्लांट का पंप वैकल्पिक हैः वेन पंप और कोरो-फ्लो पंप, टर्बाइन पंप, कॉर्केन या ब्लैकमर ब्रांड।
5प्रोपेन रिफिलिंग प्लांट का मोटर: एबीबी या सीमेंस ब्रांड, स्थिर रहित, 380 वी 3 चरण, 5.5KW से 10KW
6पाइपलाइनः 2 "इस्पात पाइप सुरक्षा वापसी वाल्व, फिल्टर, एकतरफा वाल्व, कट-ऑफ वाल्व के साथ।
7. पूरे स्टेशन प्रणाली के लिए विस्फोटक सबूत केंद्रीय नियंत्रण कक्ष
8अन्य उपकरणः भरने के क्षेत्र के लिए सनशेड, रिसाव डिटेक्टर, पूर्व विस्फोटक दीपक
उत्पाद विनिर्देश;
| 10 टन 20000L एलपीजी रिफिलिंग प्लांट का विनिर्देश | |
| टैंक की मात्रा | 20CBM ((20,000 लीटर) 10 टन |
| भरने का वजन ((किग्रा) | 10000 |
| शेल की मोटाई (मिमी) | 10 मिमी |
| अंत प्लेट की मोटाई (मिमी) | 12 मिमी |
| टैंक का व्यास (मिमी) | 1800 मिमी |
| टैंक आयाम (मिमी) (लंबाई x चौड़ाई x ऊंचाई) | 8174X1840X2410 मिमी |
| टैंक और मुख्य दबाव भागों की सामग्री | कार्बन स्टील Q345R |
| भरने का माध्यम | तरलीकृत पेट्रोलियम गैस (प्रोपेन) |
| डिजाइन दबाव | 1.71 एमपीए |
| संक्षारण अनुदान | 1 मिमी |
| मध्यम घनत्व | 500-590 किलोग्राम/सीबीएम |
| विनिर्माण मानक: दबाव पोत, चीन के स्थिर दबाव पोतों के लिए सुरक्षा प्रौद्योगिकी पर पर्यवेक्षण विनियमन। | |
| एलपीजी पंप और मोटर का विनिर्देश | |
| पद | विनिर्देश |
| मोटर का विनिर्देश | |
| मॉडल | चीनी प्रसिद्ध ब्रांड |
| घूर्णन गति | 1470 r/min |
| शक्ति | 5.5 kw |
| वोल्टेज | 380 वी |
| सुरक्षा ग्रेड | विस्फोटक विरोधी |
| हाइड्रोकार्बन पंप का विनिर्देश | |
| मॉडल | YQB15-5 |
| मध्यम | तरल पेट्रोलियम गैस |
| गति | 15 मी3/घंटा |
| इनपुट और आउटपुट व्यास | 50 मिमी |
| कामकाजी दबाव | 2.0 एमपीए |
| कार्य तापमान | -40°C- 50°C |
| सामग्री | कार्बन स्टील |
एएसएमई 20सीबीएम 20000 लीटर 10 टन 10एमटी एलपीजी स्किड माउंट स्टेशन गैस सिलेंडर भरने के लिए एलपीजी गैस रिफिलिंग प्लांट:

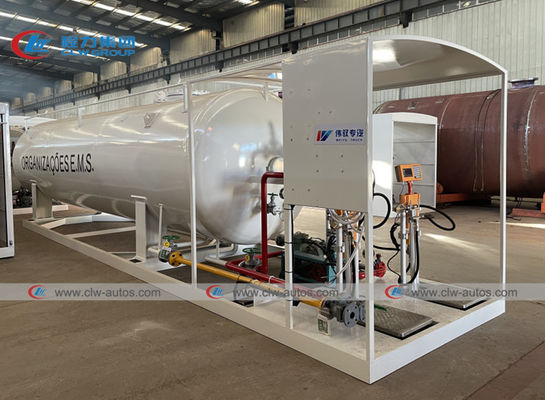

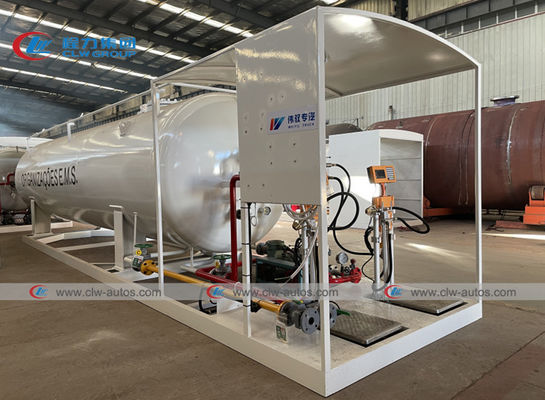

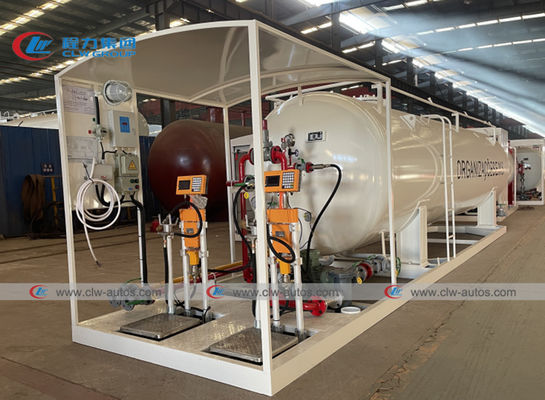

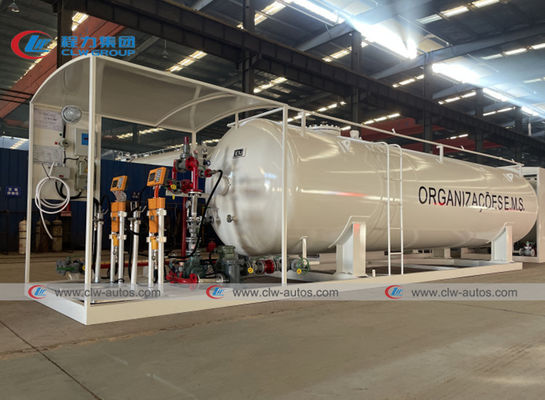

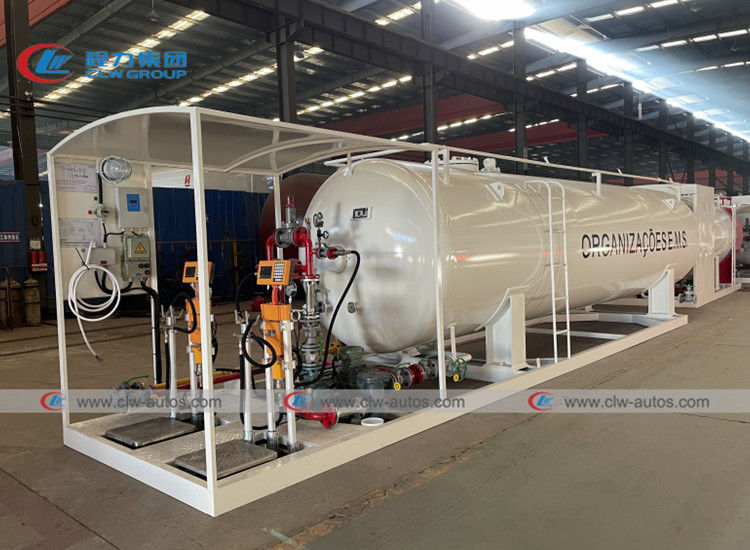

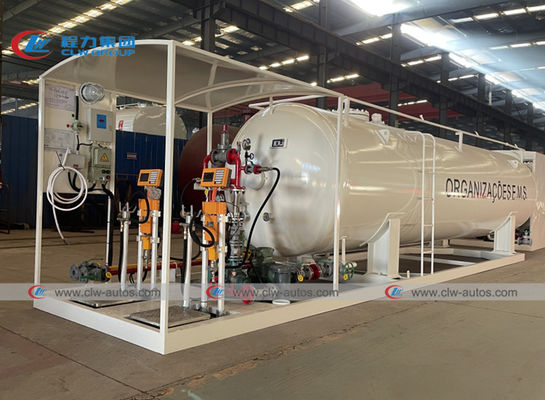

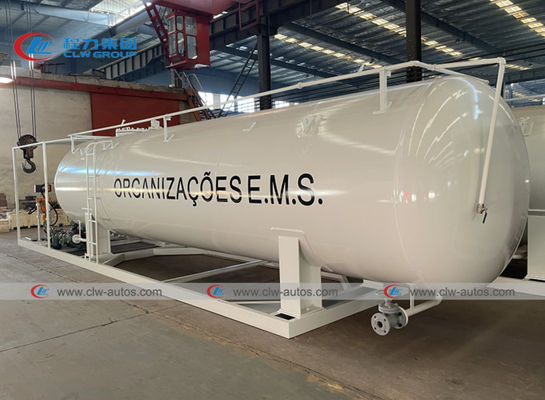

एलपीजी गैस संयंत्र की तस्वीरें सामानों के साथः
एलपीजी भंडारण टैंक के लिए उत्पादन प्रक्रियाः
-- वेल्डिंग जोड़ों, वेल्ड, टैंक सिर और प्रत्येक दबाव तत्व की ज्यामितीय स्थिति सख्ती से एक्स-रे द्वारा निरीक्षण कर रहे हैं;
-- प्रत्येक भूमिगत एलपीजी टैंक के लिए विनाशकारी परीक्षण और चुंबकीय कण निरीक्षण परीक्षण;
-- भूमिगत एलपीजी टैंक का डिजाइन दबाव: 1.77 एमपीए;
-- हाइड्रोलिक परीक्षण दबावः2.21 Mpa;
-- संक्षारण अनुदानः 1 मिमी;
-- टैंक सामान और एलपीजी गैस स्टेशन उपकरण जैसे सुरक्षा वाल्व, ग्लोब वाल्व, बॉल वाल्व, प्रेशर गेज, थर्मामीटर, चुंबकीय स्तर गेज या रोचेस्टर फ्लोट-बॉल स्तर गेज के लिए वैकल्पिक,एलपीजी पंप और मोटरएलपीजी कंप्रेसर, एलपीजी फ्लोमीटर, सिलेंडर भरने के लिए तराजू, स्ट्रेनर, ग्लास वाल्व आदि।
