उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| टैंक सामग्री: | दबाव पोत के लिए Q345r या Q370r कार्बन स्टील | Loading Capacity: | 7.5t 7.5ton 7.5tonne 7.5mt LPG Gas filling Plant station |
|---|---|---|---|
| Tank Size: | 15 m3, 15cbm, 15000 liters, 15000L | डिजाइन दबाव: | 1.71एमपीए 1.77एमपीए 17.1बार, 17.7बार |
| हाइड्रोलिक परीक्षण दबाव: | 2.21एमपीए 22.1बार | भरने का माध्यम: | प्रोपेन, ब्यूटेन, एलपीजी, रसोई गैस |
| स्तर नापने के लिए गेज: | मैग्नेटिक प्लेट लेवल गौ, फ्लोट-बॉल | Diameter: | 2000mm, 2100mm |
| अन्य सहायक उपकरण: | एलपीजी पंप और मोटर, एलपीजी कंप्रेसर | भागों को भरना: | एलपीजी भरने का वजन स्केल, एक या डबल नोजलर के साथ एलपीजी डिस्पेंसर |
| उत्पादन नाम: | एलपीजी स्किड स्टेशन, रिफिलिंग सिलेंडर भरना | पंप ब्रांड: | कॉर्केन, ब्लैकमर, चीनी ब्रांड |
| Capacity: | 15m3, Customized | After-sales service provided: | Engineers available to service machinery overseas,Field maintenance and repair service,Field installation,Overseas service center available |
| उपयोग: | एलपीजी, एलपीजी/प्रोपेन | Product name: | Lpg Filling Tank,Favorable price LPG tank Compressed gas pressure vessels for lpg |
| Key parts: | flow meter, remote device, load cell etc | Fearture: | NNPC, DPR Standard |
| प्रमुखता देना: | 7.5 टन एलपीजी स्किड स्टेशन,15000 लीटर एलपीजी स्किड स्टेशन,डीपीआर मानक एलपीजी गैस भंडारण टैंक |
||
एनएनपीसी डीपीआर डिजाइन 15000 लीटर 7.5 टन एलपीजी स्किड माउंटेड सिलेंडर फिलिंग स्टेशन फ्लोमीटर और रिमोट डिवाइस के साथ
उत्पाद का वर्णन
एलपीजी रिफिलिंग प्लांट (जिसे गैस रिफिलिंग प्लांट,सिलेंडर रिफिलिंग प्लांट,एलपीजी रिफिलिंग प्लांट,सिलेंडर भी कहा जाता है)
रिफिलिंग स्टेशन, एलपीजी स्किड स्टेशन, स्किड एलपीजी स्टेशन, प्रोपेन स्किड स्टेशन, प्रोपेन बॉटलिंग प्लांट) है
एक पूरा हुआ मिनी एलपीजी स्टेशन जिसमें एलपीजी टैंक,एलपीजी पंप और मोटर,सिलेंडर भार शामिल है
प्रोपेन रिफिलिंग स्टेशन का उपयोग सिलेंडरों को फिर से भरने के लिए किया जाता है।
सीमित भूमि स्थान के लिए उपयुक्त है। आमतौर पर 5 टन और 10 टन प्रोपेन रिफिलिंग स्टेशन स्थित होगा
ईंधन भरने के स्टेशन के पास और सिलेंडर की बोतलबंद सेवा प्रदान करें।
विशेषताएं:
1विभिन्न आकारों में घरेलू उपयोग के सिलेंडर में रसोई गैस भरने के लिए एलपीजी रिफिलिंग प्लांट।
2एक प्रोपेन रिफिलिंग प्लांट जिसमें 2 कार्य होंगे: ट्रक डिस्चार्जिंग और सिलेंडर रिफिलिंग 1 पंप के साथ
3ऑटोफिलिंग कट-ऑफ के साथ डिजिटल फिलिंग स्केल, हजारों रिकॉर्ड रखने, शुद्ध और सकल भरने
4प्रोपेन रिफिलिंग प्लांट का पंप वैकल्पिक हैः वैन पंप और कोर-फ्लो पंप, टर्बाइन पंप,
कॉर्कन या ब्लैकमर ब्रांड.
5प्रोपेन रिफिलिंग प्लांट का मोटर: एबीबी या सीमेंस ब्रांड, स्थिर रहित, 380 वी 3 चरण, 5.5KW से 10KW
6पाइपलाइनः 2 "इस्पात पाइप सुरक्षा वापसी वाल्व, फिल्टर, एकतरफा वाल्व, कट-ऑफ वाल्व के साथ।
7. पूरे स्टेशन प्रणाली के लिए विस्फोटक सबूत केंद्रीय नियंत्रण कक्ष
8अन्य उपकरणः भरने के क्षेत्र के लिए सनशेड, रिसाव डिटेक्टर, पूर्व विस्फोटक दीपक
उत्पाद विनिर्देश;
टैंक तकनीकी पैरामीटरः
| 20CBM एलपीजी टैंक आयाम | |||
| टैंक की मात्रा | 20CBM | ||
| वजन भरना | 10000 किलो | ||
| टैंक वजन | 6120 किलो | ||
| शेल की मोटाई (मिमी) | 10 मिमी | ||
| अंत प्लेट की मोटाई (मिमी) | 12 मिमी | ||
| टैंक का व्यास (मिमी) | 1800 मिमी | ||
| बाहरी आयाम (मिमी) (लंबाई x चौड़ाई x ऊंचाई) | डिजाइन के अनुसार | ||
| स्किड का कुल आकार | डिजाइन के अनुसार | ||
| टैंक और मुख्य दबाव भागों की सामग्री | कार्बन स्टील Q345R | ||
| भरने का माध्यम | तरलीकृत पेट्रोलियम गैस (प्रोपेन) | ||
| डिजाइन दबाव | 1.77 एमपीए | ||
| परीक्षण दबाव | 2.22 एमपीए | ||
| संक्षारण अनुदान | 1 मिमी | ||
| मध्यम घनत्व | 420-590 किलोग्राम/सीबीएम | ||
| विनिर्माण मानक: दबाव पोत, चीन के स्थिर दबाव पोतों के लिए सुरक्षा प्रौद्योगिकी पर पर्यवेक्षण विनियमन। | |||
| एलपीजी टैंक के मुख्य भाग | |||
| पद | विनिर्देश/मिमी | मात्रा | |
| डिस्चार्ज पाइप | DN50-2" | 1 | |
| इनफ्लो पाइप | DN50-2" | 1 | |
| आउटलेट | DN50-2" | 1 | |
| गैस चरण संतुलन पाइप | DN50-2" | 1 | |
| म्यानहोल | DN450 | 1 | |
| निकासी छेद | DN50-2" | 1 | |
| अन्य सहायक उपकरण: कट-ऑफ वाल्व, सुई वाल्व, सुरक्षा वाल्व, तरल स्तर मीटर, दबाव गेज, तापमान गेज। | |||
स्किड भरने की जगह तकनीकी पैरामीटरः
| एलपीजी स्किड भाग सूची | ||
| पद | मॉडल संख्या | मात्रा |
| एलपीजी टैंक | टैंक सामान के साथ एलपीजी भंडारण टैंक | 1 टुकड़ा |
| एलपीजी भरने वाला पंप | 2" इनलेट&आउटलेट, 5.5KW, 380V/50Hz, एक्स-प्रूफ, | 1 टुकड़ा |
| सिलेंडर भरने वाला तराजू/डिस्पेंसर | 3 किलोग्राम से 150 किलोग्राम एलपीजी सिलेंडर भर सकता है | 1 टुकड़ा |
| रिसाव डिटेक्टर | रिसाव चेतावनी डिटेक्टर | 1 इकाई |
| पाइप | / | 1 सेट |
| कट-ऑफ वाल्व | J41N-40 DN50 | 5 टुकड़े |
| बॉल वावले | DN50 | 8 टुकड़ा |
| सुरक्षा वाल्व | A42F-25 DN50 | 1 टुकड़ा |
| पाइप सुरक्षा वाल्व | A21F-25 DN15 | 1 टुकड़ा |
| बॉल फ्लोटिंग लेवल गेज | UQZ-2.5P | 1 टुकड़ा |
| डिस्चार्जिंग पाइप | L=4M DN50/DN25 | 1 टुकड़ा |
| शॉक-असॉर्बिंग ट्यूब | L=500 मिमी DN50 | 2 टुकड़े |
| फ्लैंज | 2.5MPaDN15 | 20 टुकड़े |
| प्रेशर गेज | 0 ~ 4Mpa |
1 टुकड़ा |

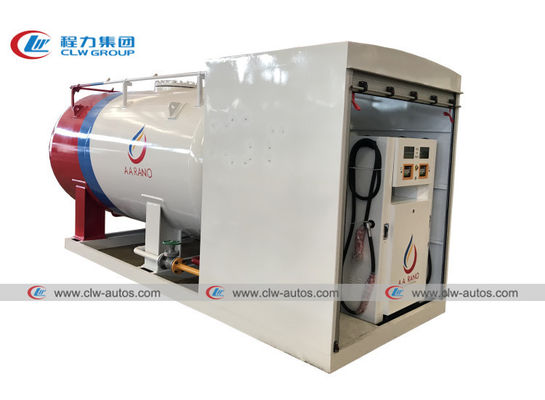

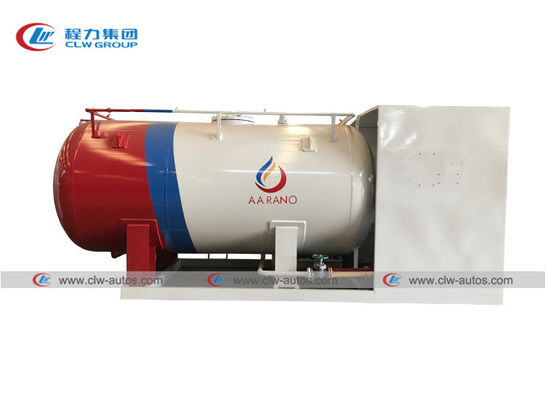

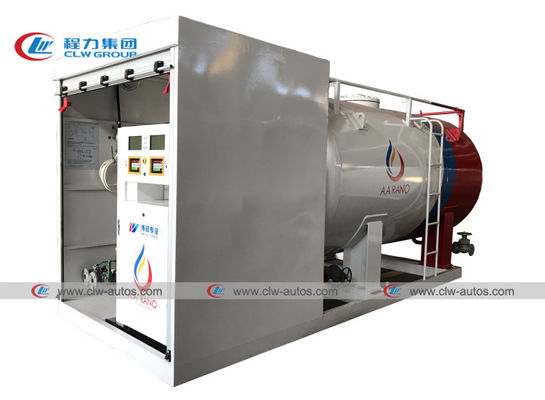

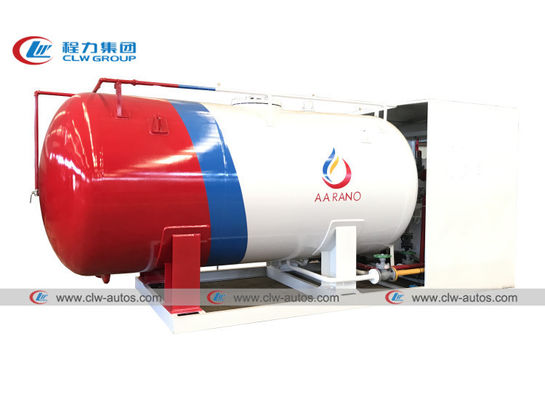

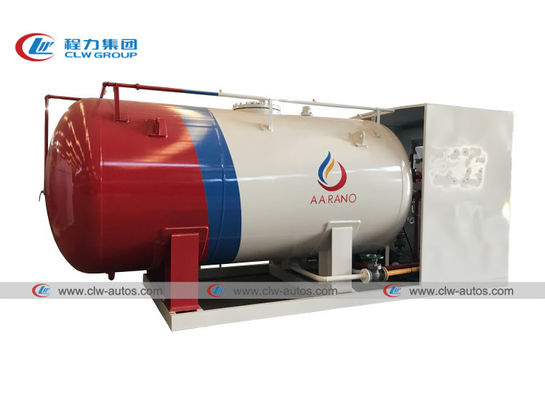

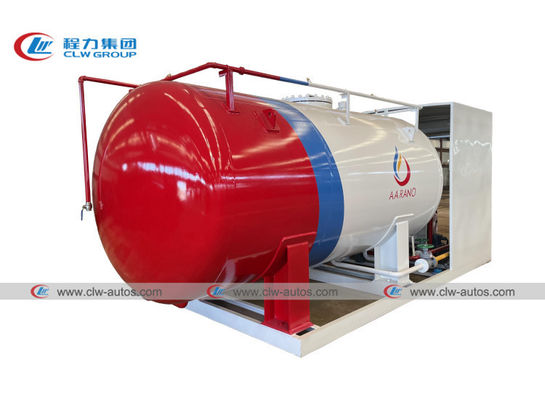

उत्पादएनएनपीसी डीपीआर डिजाइन 15000 लीटर 7.5 टन एलपीजी स्किड माउंट सिलेंडर भरने स्टेशन के साथ
प्रवाह मीटरऔर रिमोट डिवाइसहैचित्रः
एलपीजी गैस संयंत्र की तस्वीरें सामानों के साथः
एलपीजी भंडारण टैंक के लिए उत्पादन प्रक्रियाः
-- वेल्डिंग जोड़ों, वेल्ड, टैंक सिर और प्रत्येक दबाव तत्व की ज्यामितीय स्थिति सख्ती से एक्स-रे द्वारा निरीक्षण कर रहे हैं;
-- प्रत्येक भूमिगत एलपीजी टैंक के लिए विनाशकारी परीक्षण और चुंबकीय कण निरीक्षण परीक्षण;
-- भूमिगत एलपीजी टैंक का डिजाइन दबाव: 1.77 एमपीए;
-- हाइड्रोलिक परीक्षण दबावः2.21 Mpa;
-- संक्षारण अनुदानः 1 मिमी;
-- टैंक सामान और एलपीजी गैस स्टेशन उपकरण जैसे सुरक्षा वाल्व, ग्लोब वाल्व, बॉल वाल्व, प्रेशर गेज, थर्मामीटर, चुंबकीय स्तर गेज या रोचेस्टर फ्लोट-बॉल स्तर गेज के लिए वैकल्पिक,एलपीजी पंप और मोटरएलपीजी कंप्रेसर, एलपीजी फ्लोमीटर, सिलेंडर भरने के लिए तराजू, स्ट्रेनर, ग्लास वाल्व आदि।
