उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| टैंक सामग्री: | दबाव पोत के लिए Q345R Q370R Q420R कार्बन स्टील | लोडिंग क्षमता: | 20 टन, 25 टन, 30 टन, 40 टन, 50 टन, 60 टन |
|---|---|---|---|
| टैंक का आकार: | 60 एम3, 60सीबीएम, 60000लीटर, 60000एल | डिजाइन दबाव: | 1.71एमपीए 1.77एमपीए 17.1बार, 17.7बार |
| हाइड्रोलिक परीक्षण दबाव: | 2.21एमपीए 22.1बार | भरने का माध्यम: | प्रोपेन, ब्यूटेन, एलपीजी, रसोई गैस |
| स्तर नापने के लिए गेज: | मैग्नेटिक प्लेट लेवल गेज, फ्लोट-बॉल, रोटर लेवल गेज | व्यास: | 3100मिमी, 3300मिमी |
| टन: | 60000L, 60cbm, 60000लीटर, 60m3, 30टन, 30 टन | ||
| प्रमुखता देना: | 30MT एलपीजी गैस स्टोरेज टैंक,60000L एलपीजी गैस स्टोरेज टैंक,ASME एलपीजी प्रेशर वेसल |
||
60000L 30 टन 30MT एलपीजी गैस भंडारण टैंकर ASME प्रोपेन दबाव पोत 60m3 तरल गैस भंडारण टैंक
टैंक की मात्रा60 सीबीएमभरनावजन30000 किलोटैंक वजन12750 किलोशेल की मोटाई (मिमी)14 मिमीअंत की मोटाई प्लेट (मिमी)16 मिमीटैंक का व्यास (मिमी)2700 मिमीबाहरी आयाम (मिमी) (लंबाई x चौड़ाई x ऊंचाई)10962 x 2728 x 3318 मिमीटैंक और मुख्य दबाव भागों की सामग्रीकार्बन स्टील Q345Rभरने का माध्यमतरलीकृत पेट्रोलियम गैस (प्रोपेन)डिजाइन दबाव1.77 एमपीएपरीक्षण दबाव2.22 एमपीएसंक्षारण अनुदान1 मिमीमध्यम घनत्व420-590 किलोग्राम/सीबीएमएलपीजी टैंक के मुख्य भागपदविनिर्देश/ मिमीमात्राडिस्चार्ज पाइपDN50-2"1इनफ्लो पाइपDN50-2"1आउटलेटDN50-2"1गैस चरण संतुलन पाइपDN50-2"1म्यानहोलDN4501निकासी छेदDN50-2"1
उत्पाद का वर्णन
1एलपीजी का भंडारण माध्यमः एलपीजी, रसोई गैस, प्रोपेन गैस, तरल गोला बारूद, डाइमेथिल ईथर, आइसो-बुटेन, पेंटेन आदि।
2एलपीजी स्थिर भंडारण टैंक की उपलब्ध टैंक क्षमताः 5m3~200m3,2t~100t
3एलएलपीजी स्थिर भंडारण टैंक के निर्माण मानकः GB-150, ASME VIII डिवीजन I यू स्टैम्प, सीसीसी, आईएसओ9001: 2008
CLW 60m3 एलपीजी भंडारण टैंक
1एलपीजी टैंक को एलपीजी भंडारण टैंक,एलपीजी टैंकर,एलपीजी भंडारण टैंकर प्रोपेन भी कहा जाता है।टैंक और प्रोपेन टैंकर जोविशेष उपकरण से संबंधित है।
2इसका उपयोग मुख्य रूप से तरलीकृत पेट्रोलियम गैस भंडारण और वितरण स्टेशनों, कार भरने के स्टेशनों आदि के लिए किया जाता है।
3सीएलडब्ल्यू एलपीजी भंडारण टैंकों के लिए कई उत्पादन प्रक्रियाएं हैं। कई महत्वपूर्ण प्रक्रियाएं निम्नलिखित हैंः
पहला, बड़े पैमाने पर लोहा और इस्पात उद्यमों के लिए कच्चे माल का चयन;
दूसरा टैंक के वेल्डिंग के लिए आवश्यक समग्र ताप उपचार है।
4यह प्रक्रिया स्टील प्लेटों के तनाव को समाप्त करने और पूरे टैंक को एक पूरे में बदलने के लिए है, ताकि वेल्ड सीम फट न जाए।हमारी कंपनी द्वारा उपयोग की जाने वाली रेत विस्फोट प्रक्रिया में जंग को हटाने के लिए टैंक की सतह को छिड़कने के लिए एक या दो मिलीमीटर इस्पात के गारे का उपयोग किया जाता है।.
5. जंग हटाने का यह तरीका जंग और स्प्रे पेंट को प्रभावी ढंग से हटा सकता है और इसे अधिक समय तक इस्तेमाल भी किया जा सकता है।जंग रोधी प्राइमर को दो बार छिड़काव करता है, फिर दो बार टॉप कोट स्प्रे करें।
6. पेंट यह सुनिश्चित कर सकता है कि भंडारण टैंक लंबे समय तक पेंट नहीं खोएगा, और रखरखाव बेहतर है।इस प्रकार हम वैश्विक मूल्यवान ग्राहकों के लिए अच्छी गुणवत्ता और प्रतिस्पर्धी कीमतों को बनाए रखते हैं।
600000 लीटर 30 टन एलपीजी भंडारण टैंक के लिए तकनीकी पैरामीटर
| टिम | इकाई | पैरामीटर |
| उत्पाद का नाम | द्रवीकृत गैस भंडारण टैंक | |
| डिजाइन/निर्माण कोड | GB150,ASME विकल्प के लिए है | |
| कुल आयाम | मिमी | 11166*3132*3722 |
| टैंक का आयाम | DN3100*16*11166 ((आंतरिक DIA*प्लेट मोटाई*लंबाई) | |
| तथ्यों का घनत्व | m3 | 80 |
| टैंक सामग्री | Q345R | |
| लोड भार | किलो | 40000 |
| टैंक वजन | किलो | 17000 |
| कामकाजी दबाव | एमपीए | ≤1.6 |
| हाइड्रोलिक दबाव का परीक्षण | 2.12 | |
| गैस घनत्व के लिए परीक्षण दबाव | 1.77 | |
| परीक्षण दबाव | 1.69 | |
| वायु-अछूता परीक्षण दबाव | 1.69 | |
| सुरक्षा वाल्व के फटने का दबाव | 1.68 | |
| कार्य तापमान | oC | ≤50 |
60,000 लीटर एलपीजी भंडारण टैंक के लिए सहायक उपकरण सूची
| सहायक उपकरण सूची | |||||
| भाग संख्या | आकार | भागों का नाम | मॉडल नं. | मात्रा | इकाई |
| अ | DN50 | ड्रेन आउटलेट के लिए कट-ऑफ वाल्व | J41N-2.5-50 | 1 | सेट |
| b | DN80 | तरल चरण आउटलेट के लिए कट-ऑफ वाल्व | J41N-2.5-80 | 1 | सेट |
| c1 | DN50 | गैस चरण संतुलन आउटलेट के लिए कट-ऑफ वाल्व | J41N-2.5-50 | 1 | सेट |
| c2 | DN50 | गैस चरण संतुलन आउटलेट के लिए कट-ऑफ वाल्व | J41N-2.5-50 | 1 | सेट |
| d | DN80 | तरल प्रवेश के लिए कट-ऑफ वाल्व | J41N-2.5-80 | 1 | सेट |
| i | DN50 | वायु निकासी के लिए कट-ऑफ वाल्व | J41N-2.5-50 | 1 | सेट |
| h | DN80 | सुरक्षा वाल्व के लिए कट-ऑफ वाल्व | J41N-2.5-80 | 1 | सेट |
| f1 | DN25 | चुंबकीय स्तर माप के लिए कट-ऑफ वाल्व | J41N-2.5-25 | 1 | सेट |
| f2 | DN25 | चुंबकीय स्तर माप के लिए कट-ऑफ वाल्व | J41N-2.5-25 | 1 | सेट |
| e | M33*2 | थर्मामीटर | WTQ-280 | 1 | सेट |
| घ | एम20*1.5 | प्रेशर गेज | Y-100T | 1 | सेट |
| / | / | चुंबकीय स्तर मापक | HG21584-95 | 1 | सेट |
| / | DN80 | सुरक्षा वाल्व | A42F-25 | 1 | सेट |
| M20×1.5 | सुई वाल्व | J24W-320-DN6 | 1 | सेट | |
| कुल मात्रा | 14 | ||||
उत्पाद लाभ
5. उपयोगकर्ता के लिए उच्च गुणवत्ता वाले घरेलू या आयातित सुरक्षा सामान चुनने के लिए

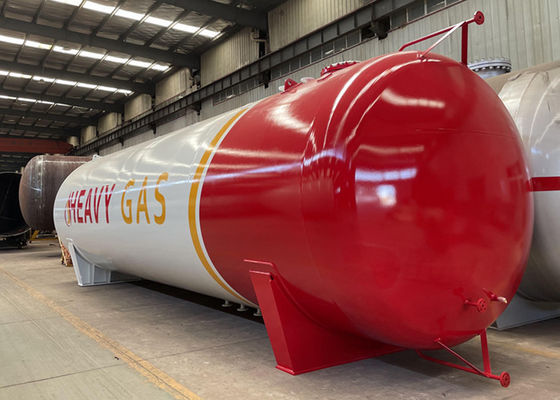

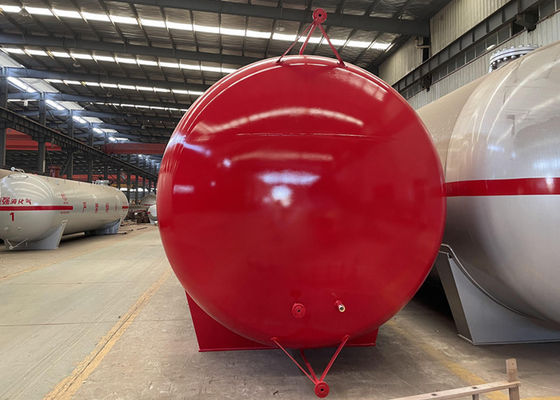

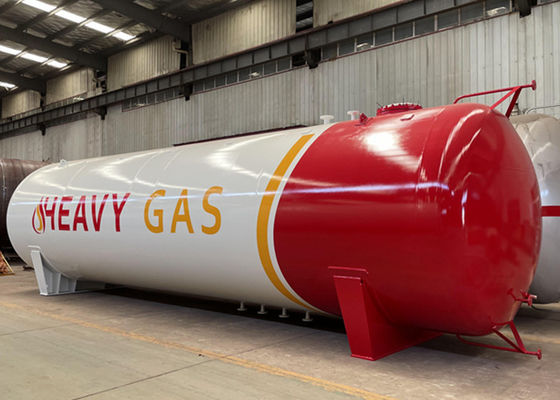

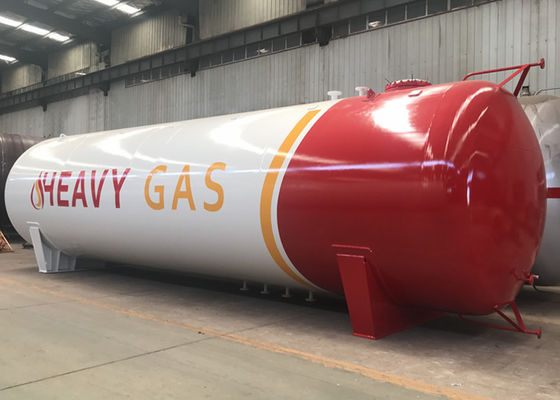

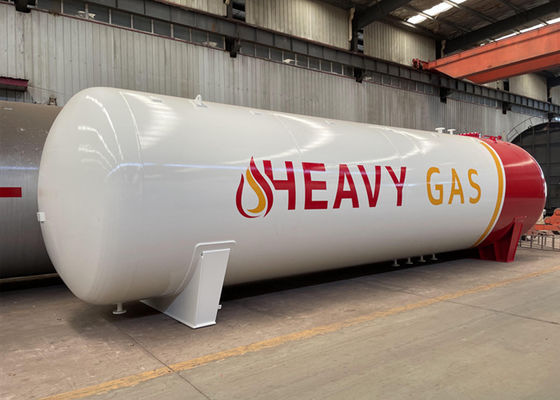

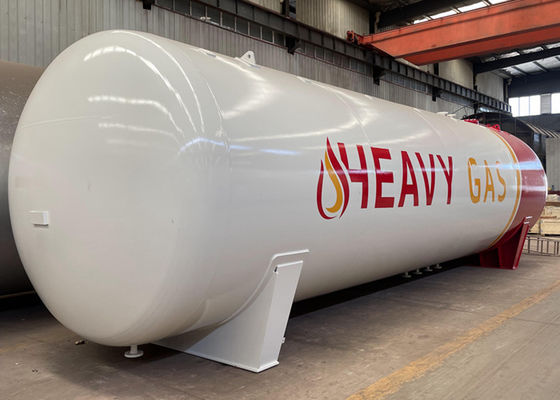

उत्पाद 60000 लीटर एलपीजी भंडारण टैंक की तस्वीरेंः
एलपीजी गैस संयंत्र की तस्वीरें सामानों के साथः
एलपीजी भंडारण टैंक के लिए उत्पादन प्रक्रियाः
-- वेल्डिंग जोड़ों, वेल्ड, टैंक सिर और प्रत्येक दबाव तत्व की ज्यामितीय स्थिति सख्ती से एक्स-रे द्वारा निरीक्षण कर रहे हैं;
-- प्रत्येक भूमिगत एलपीजी टैंक के लिए विनाशकारी परीक्षण और चुंबकीय कण निरीक्षण परीक्षण;
-- भूमिगत एलपीजी टैंक का डिजाइन दबाव: 1.77 एमपीए;
-- हाइड्रोलिक परीक्षण दबावः2.21 Mpa;
-- संक्षारण अनुदानः 1 मिमी;
-- टैंक सामान और एलपीजी गैस स्टेशन उपकरण जैसे सुरक्षा वाल्व, ग्लोब वाल्व, बॉल वाल्व, प्रेशर गेज, थर्मामीटर, चुंबकीय स्तर गेज या रोचेस्टर फ्लोट-बॉल स्तर गेज के लिए वैकल्पिक,एलपीजी पंप और मोटरएलपीजी कंप्रेसर, एलपीजी फ्लोमीटर, सिलेंडर भरने के लिए तराजू, स्ट्रेनर, ग्लास वाल्व आदि।
