उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| टैंक सामग्री: | दबाव पोत के लिए Q345R Q370R Q420R कार्बन स्टील | लोडिंग क्षमता: | 20 टन, 25 टन, 30 टन, 40 टन, 50 टन, 60 टन |
|---|---|---|---|
| टैंक का आकार: | 50 एम3, 50 सीबीएम, 50000 लीटर, 50000 लीटर | डिजाइन दबाव: | 1.71एमपीए 1.77एमपीए 17.1बार, 17.7बार |
| हाइड्रोलिक परीक्षण दबाव: | 2.21एमपीए 22.1बार | भरने का माध्यम: | प्रोपेन, ब्यूटेन, एलपीजी, रसोई गैस |
| स्तर नापने के लिए गेज: | मैग्नेटिक प्लेट लेवल गेज, फ्लोट-बॉल, रोटर लेवल गेज | व्यास: | 3100मिमी, 3300मिमी |
| टन: | 50000L, 50cbm, 50000लीटर, 50m3, 25टन, 25टन | ||
| प्रमुखता देना: | 50000 लीटर एलपीजी दबाव पात्र,25 टन का एलपीजी दबाव पात्र,एएसएमई एलपीजी गैस भंडारण टैंक |
||
50000L 25 टन 25T एलपीजी गैस भंडारण टैंकर एएसएमई प्रोपेन गैस टैंकर 50000 लीटर दबाव पोत 50m3 एलपीजी भंडारण टैंक
उत्पाद का वर्णन
1एलपीजी का भंडारण माध्यमः एलपीजी, रसोई गैस, प्रोपेन गैस, तरल गोला बारूद, डाइमेथिल ईथर, आइसो-बुटेन, पेंटेन आदि।
2एलपीजी स्थिर भंडारण टैंक की उपलब्ध टैंक क्षमताः 5m3~200m3,2t~100t
3एलएलपीजी स्थिर भंडारण टैंक के निर्माण मानकः GB-150, ASME VIII डिवीजन I यू स्टैम्प, सीसीसी, आईएसओ9001: 2008
तरलीकृत पेट्रोलियम गैस भंडारण टैंकों में संपीड़ित गैस या तरलीकृत गैस भंडारण टैंक शामिल हैं।तरलीकृत पेट्रोलियम गैस भंडारण टैंकों को कंटेनरों के मात्रा परिवर्तन के अनुसार स्थिर मात्रा भंडारण टैंकों और सक्रिय मात्रा भंडारण टैंकों में विभाजित किया जा सकता हैबड़ी स्थिर मात्रा वाली एलपीजी भंडारण टंकी यह गोलाकार आकार में बनाई गई है, और छोटी एक बेलनाकार आकार में बनाई गई है।सक्रिय मात्रा भंडारण टैंक को निम्न दबाव गैस भंडारण टैंक भी कहा जाता है. इसे आमतौर पर गैस कैबिनेट कहा जाता है। इसकी ज्यामितीय मात्रा को बदला जा सकता है, कसकर सील, कोई गैस रिसाव नहीं, और वायु दबाव का संतुलन और गैस आपूर्ति का समायोजन।दबाव आम तौर पर 60MPa से अधिक नहीं है.
1एलपीजी टैंक भंडारण सामग्रीः एलपीजी गैस, प्रोपेन, ब्यूटेन, तरल अमोनिया आदि
2. टैंक डिजाइन मानकः GB150-2013, यू स्टैम्प के साथ ASME मानक.
3परीक्षण: 100% रेडियोग्राफिक परीक्षण, चुंबकीय शक्ति परीक्षण, जल दबाव।
4एलपीजी भंडारण टैंक क्षमता
5,000l, 10,000l, 15,000l, 20,000l, 25,000l, 30,000l, 35,000l, 50,000l, 80,000l, 100,000l 120,000l, 150,000l, 180,000l, 200,000l
5. एलपीजी भंडारण टैंक सामग्री
Q345R Q370R SA516
6. एलपीजी भंडारण टैंक उत्पादन प्रवाह
कटिंग-बेंडिंग प्लेट-डुबकी आर्क वेल्डिंग-एसेम्ब्ली-गैर-विनाशकारी परीक्षण-गर्मी उपचार-हाइड्रोलिक परीक्षण-रेत विस्फोट पेंटिंग
उत्पाद विनिर्देश;
100000 लीटर 50 टन एलपीजी भंडारण टैंक के लिए तकनीकी पैरामीटर
| आइटम संख्या | पैरामीटर |
| टैंक की मात्रा (सीबीएम) | 100 |
| तारे का भार (किग्रा) | 20410 किलो |
| भरने की क्षमता (किलो) | 50000 किलो |
| शेल की मोटाई (मिमी) | 16 |
| अंत प्लेट की मोटाई (मिमी) | 18 |
| टैंक सिलेंडर का व्यास (मिमी) | 3100 |
| बाहरी आयाम (मिमी) (लंबाई × चौड़ाई × ऊंचाई) |
13866*3132*3722 |
| टैंक और मुख्य दबाव भागों की सामग्री | कार्बन स्टील Q345R |
| भरने का माध्यम | द्रवीकृत पेट्रोलियम गैस |
| डिजाइन दबाव | 1.77MPa (256.65 Psi) |
| संक्षारण अनुदान | 1 मिमी |
| मध्यम घनत्व | 420 किलोग्राम/सीबीएम |
100,000 लीटर एलपीजी भंडारण टैंक के लिए सहायक उपकरण सूची
| सहायक उपकरण सूची | |||||
| भाग संख्या | आकार | भागों का नाम | मॉडल नं. | मात्रा | इकाई |
| अ | DN50 | ड्रेन आउटलेट के लिए कट-ऑफ वाल्व | J41N-2.5-50 | 1 | सेट |
| b | DN80 | तरल चरण आउटलेट के लिए कट-ऑफ वाल्व | J41N-2.5-80 | 1 | सेट |
| c1 | DN50 | गैस चरण संतुलन आउटलेट के लिए कट-ऑफ वाल्व | J41N-2.5-50 | 1 | सेट |
| c2 | DN50 | गैस चरण संतुलन आउटलेट के लिए कट-ऑफ वाल्व | J41N-2.5-50 | 1 | सेट |
| d | DN80 | तरल प्रवेश के लिए कट-ऑफ वाल्व | J41N-2.5-80 | 1 | सेट |
| i | DN50 | वायु निकासी के लिए कट-ऑफ वाल्व | J41N-2.5-50 | 1 | सेट |
| h | DN80 | सुरक्षा वाल्व के लिए कट-ऑफ वाल्व | J41N-2.5-80 | 1 | सेट |
| f1 | DN25 | चुंबकीय स्तर माप के लिए कट-ऑफ वाल्व | J41N-2.5-25 | 1 | सेट |
| f2 | DN25 | चुंबकीय स्तर माप के लिए कट-ऑफ वाल्व | J41N-2.5-25 | 1 | सेट |
| e | M33*2 | थर्मामीटर | WTQ-280 | 1 | सेट |
| घ | एम20*1.5 | प्रेशर गेज | Y-100T | 1 | सेट |
| / | / | चुंबकीय स्तर मापक | HG21584-95 | 1 | सेट |
| / | DN80 | सुरक्षा वाल्व | A42F-25 | 1 | सेट |
| M20×1.5 | सुई वाल्व | J24W-320-DN6 | 1 | सेट | |
| कुल मात्रा | 14 | ||||

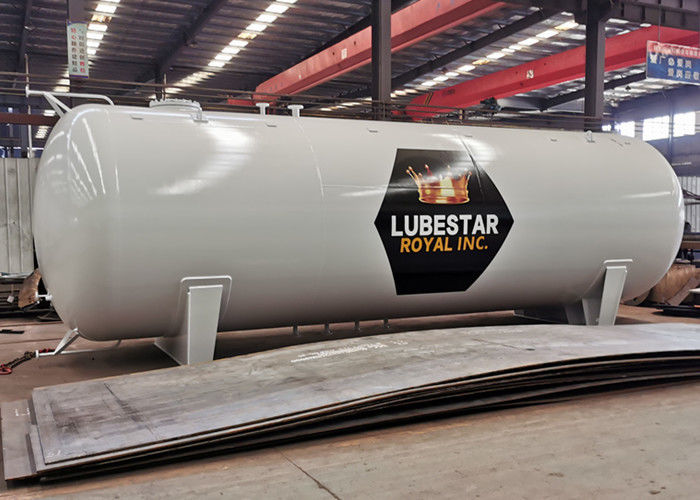

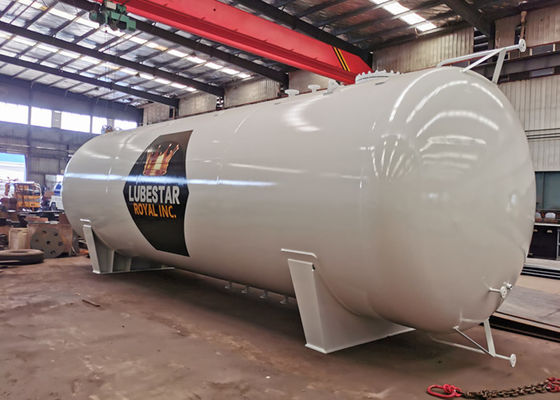

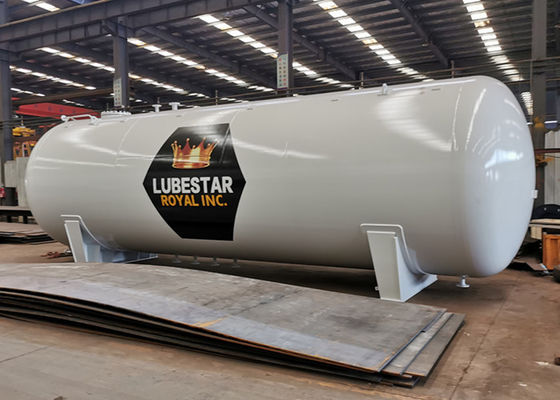

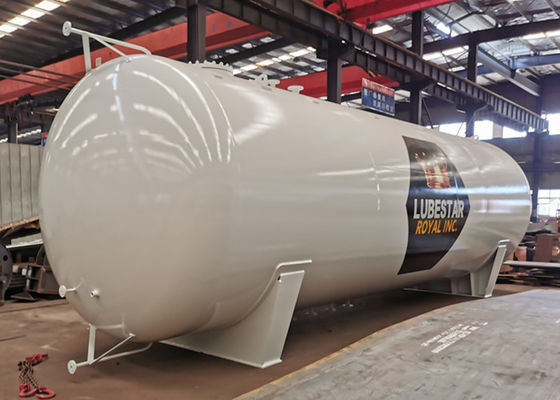

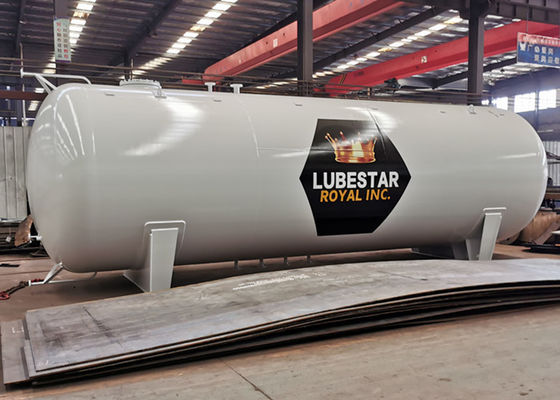

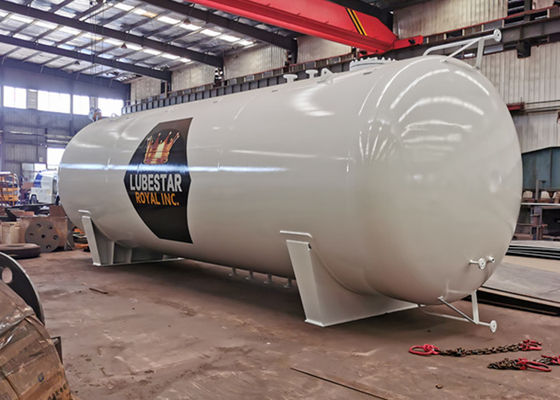

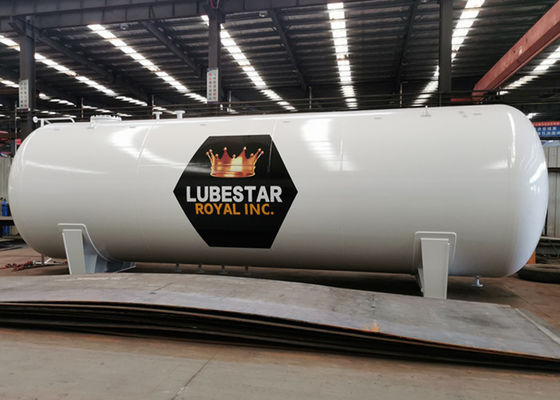

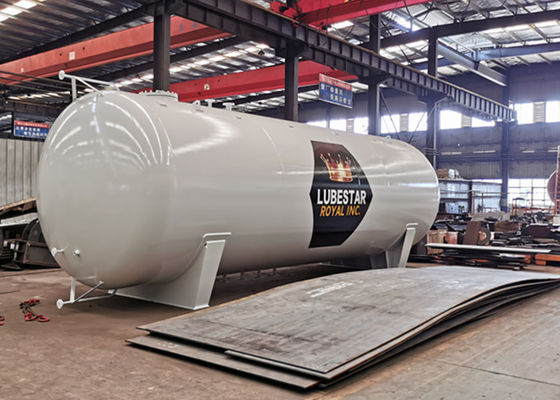

उत्पाद 50000 लीटर एलपीजी भंडारण टैंक की तस्वीरेंः
एलपीजी गैस संयंत्र की तस्वीरें सामानों के साथः
एलपीजी भंडारण टैंक के लिए उत्पादन प्रक्रियाः
-- वेल्डिंग जोड़ों, वेल्ड, टैंक सिर और प्रत्येक दबाव तत्व की ज्यामितीय स्थिति सख्ती से एक्स-रे द्वारा निरीक्षण कर रहे हैं;
-- प्रत्येक भूमिगत एलपीजी टैंक के लिए विनाशकारी परीक्षण और चुंबकीय कण निरीक्षण परीक्षण;
-- भूमिगत एलपीजी टैंक का डिजाइन दबाव: 1.77 एमपीए;
-- हाइड्रोलिक परीक्षण दबावः2.21 Mpa;
-- संक्षारण अनुदानः 1 मिमी;
-- टैंक सामान और एलपीजी गैस स्टेशन उपकरण जैसे सुरक्षा वाल्व, ग्लोब वाल्व, बॉल वाल्व, प्रेशर गेज, थर्मामीटर, चुंबकीय स्तर गेज या रोचेस्टर फ्लोट-बॉल स्तर गेज के लिए वैकल्पिक,एलपीजी पंप और मोटरएलपीजी कंप्रेसर, एलपीजी फ्लोमीटर, सिलेंडर भरने के लिए तराजू, स्ट्रेनर, ग्लास वाल्व आदि।
