उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| टैंक सामग्री: | दबाव पोत के लिए Q345R कार्बन स्टील | लोडिंग क्षमता: | 20 टन, 25 टन, 30 टन, 40 टन, 50 टन, 60 टन |
|---|---|---|---|
| टैंक का आकार: | 120 एम3, 120सीबीएम, 120000लीटर, 120000एल | डिजाइन दबाव: | 1.71एमपीए 1.77एमपीए 17.1बार, 17.7बार |
| हाइड्रोलिक परीक्षण दबाव: | 2.21एमपीए 22.1बार | भरने का माध्यम: | प्रोपेन, ब्यूटेन, एलपीजी, रसोई गैस |
| स्तर नापने के लिए गेज: | मैग्नेटिक प्लेट लेवल गौ, फ्लोट-बॉल | व्यास: | 3100मिमी, 3300मिमी |
| प्रमुखता देना: | 60MT लिक्विड प्रोपेन गैस टैंक,120CBM तरल प्रोपेन गैस टैंक,व्यास 3400 मिमी एलपीजी थोक भंडारण टैंक |
||
120CBM 120000L 60MT प्रोपेन गैस टैंक भरने के संयंत्र के लिए एलपीजी थोक भंडारण टैंक
उत्पाद का वर्णन
1एलपीजी का भंडारण माध्यमः एलपीजी, रसोई गैस, प्रोपेन गैस, तरल गोला बारूद, डाइमेथिल ईथर, आइसो-बुटेन, पेंटेन आदि।
2एलपीजी स्थिर भंडारण टैंक की उपलब्ध टैंक क्षमताः 5m3~200m3,2t~100t
3एलएलपीजी स्थिर भंडारण टैंक के निर्माण मानकः GB-150, ASME VIII डिवीजन I यू स्टैम्प, सीसीसी, आईएसओ9001: 2008
तरलीकृत पेट्रोलियम गैस भंडारण टैंकों में संपीड़ित गैस या तरलीकृत गैस भंडारण टैंक शामिल हैं।तरलीकृत पेट्रोलियम गैस भंडारण टैंकों को कंटेनरों के मात्रा परिवर्तन के अनुसार स्थिर मात्रा भंडारण टैंकों और सक्रिय मात्रा भंडारण टैंकों में विभाजित किया जा सकता हैबड़ी स्थिर मात्रा वाली एलपीजी भंडारण टंकी यह गोलाकार आकार में बनाई गई है, और छोटी एक बेलनाकार आकार में बनाई गई है।सक्रिय मात्रा भंडारण टैंक को निम्न दबाव गैस भंडारण टैंक भी कहा जाता है. इसे आमतौर पर गैस कैबिनेट कहा जाता है। इसकी ज्यामितीय मात्रा को बदला जा सकता है, कसकर सील, कोई गैस रिसाव नहीं, और वायु दबाव का संतुलन और गैस आपूर्ति का समायोजन।दबाव आम तौर पर 60MPa से अधिक नहीं है.
1एलपीजी टैंक भंडारण सामग्रीः एलपीजी गैस, प्रोपेन, ब्यूटेन, तरल अमोनिया आदि
2. टैंक डिजाइन मानकः GB150-2013, यू स्टैम्प के साथ ASME मानक.
3परीक्षण: 100% रेडियोग्राफिक परीक्षण, चुंबकीय शक्ति परीक्षण, जल दबाव।
उत्पाद विनिर्देश;
| 120 सीबीएम एलपीजी भंडारण टैंक का पैरामीटर | ||||||
| आइटम | पैरामीटर | आइटम | पैरामीटर | |||
| मात्रा | 120M3 | खोल की मोटाई | 16 मिमी | |||
| टैंक सामग्री | Q345R | अंत प्लेट की मोटाई | 18 मिमी | |||
| कुल मिलाकर | 13820*3436*4026 मिमी | टैंक का शुद्ध भार | 20410 किलो | |||
| टैंक व्यास | 3400 मिमी | लोड क्षमता | 50000 किलो | |||
| डिजाइन दबाव | 1.77Mpa | गैस घनत्व | 510 से 590 किलोग्राम/एम3 | |||
| हाइड्रोलिक परीक्षण दबाव | 2.22Mpa | संक्षारण अनुदान | 1 मिमी | |||
| डिजाइन तापमान | -20°C~50°C | ताप उपचार | थोक | |||
| वाष्प आउटलेट | DN50 | गैस आउटलेट | DN50 | |||
| नियोजित जीवन काल | पंद्रह वर्ष | |||||
| निम्नलिखित प्रकार के सामानों के लिए अतिरिक्त 2000 अमरीकी डालर/सेट | ||||||
| मॉडल | पद | मात्रा | जंक्शन सतह | |||
| J41N-2.5-50 | स्टॉप वाल्व DN50 | 6 | आरएफ | |||
| J41N-2.5-25 | स्टॉप वाल्व DN25 | 2 | आरएफ | |||
| J41N-2.5-80 | स्टॉप वाल्व DN80 | 1 | आरएफ | |||
| J24W-320-DN6 | J24W सुई वाल्व M20*1.5 | 1 | ||||
| HG21584-95 | चुंबकीय प्लेट स्तर गेज UZFAL-2.5RF-3040-0.5 | 1 | आरएफ | |||
| A42F-25-100 | सुरक्षा वाल्व DN80 | 1 | आरएफ | |||
| Y-100T | प्रेशर गेज M20*1.5 1.5 डिग्री 0~4Mpa | 1 | ||||
| WTQ-280 | थर्मामीटर M33*2 2.5 डिग्री | 1 | -40°C~60°C | |||

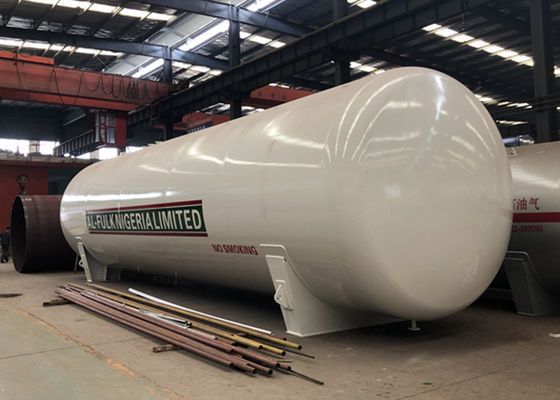

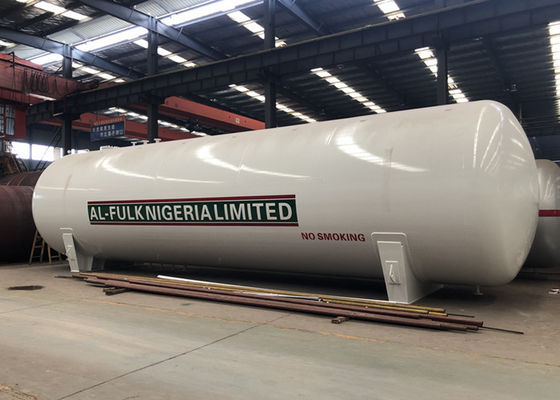

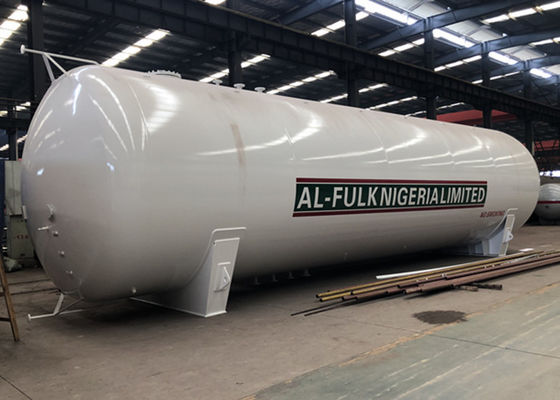

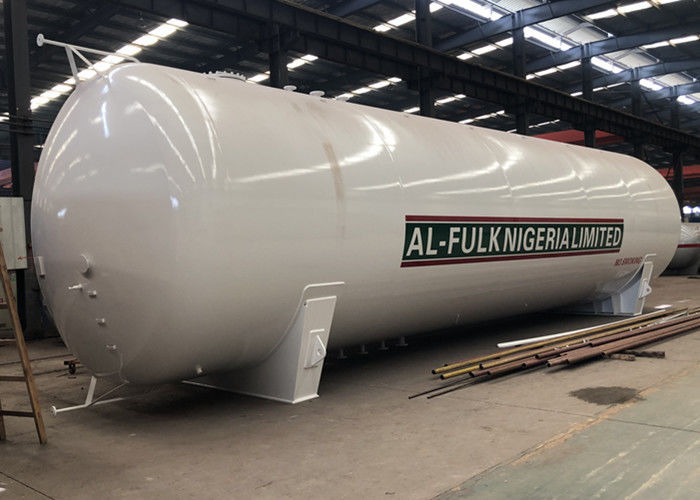

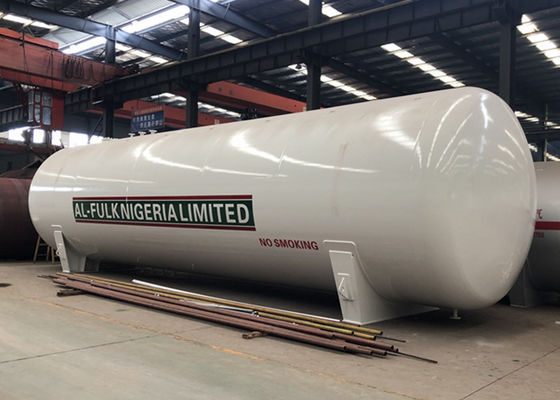

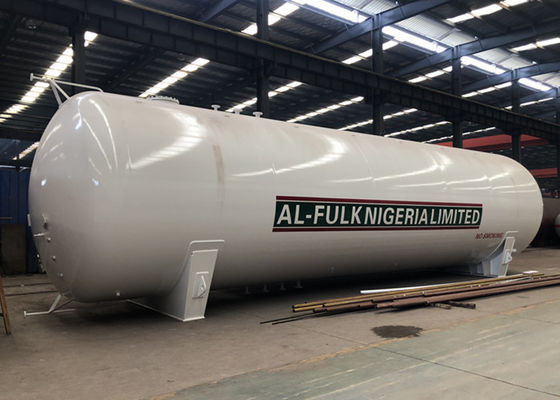

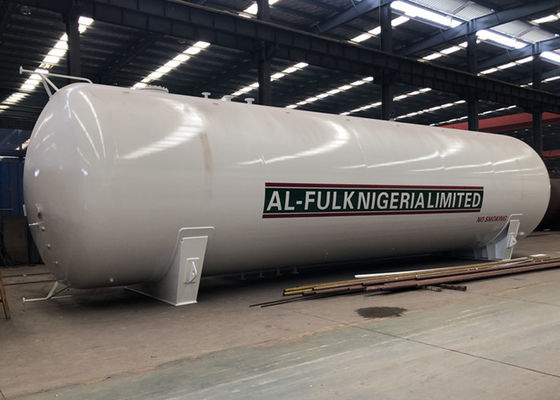

उत्पाद 120000 लीटर एलपीजी भंडारण टैंक की तस्वीरेंः
एलपीजी गैस संयंत्र की तस्वीरें सामानों के साथः
एलपीजी भंडारण टैंक के लिए उत्पादन प्रक्रियाः
-- वेल्डिंग जोड़ों, वेल्ड, टैंक सिर और प्रत्येक दबाव तत्व की ज्यामितीय स्थिति सख्ती से एक्स-रे द्वारा निरीक्षण कर रहे हैं;
-- प्रत्येक भूमिगत एलपीजी टैंक के लिए विनाशकारी परीक्षण और चुंबकीय कण निरीक्षण परीक्षण;
-- भूमिगत एलपीजी टैंक का डिजाइन दबाव: 1.77 एमपीए;
-- हाइड्रोलिक परीक्षण दबावः2.21 Mpa;
-- संक्षारण अनुदानः 1 मिमी;
-- टैंक सामान और एलपीजी गैस स्टेशन उपकरण जैसे सुरक्षा वाल्व, ग्लोब वाल्व, बॉल वाल्व, प्रेशर गेज, थर्मामीटर, चुंबकीय स्तर गेज या रोचेस्टर फ्लोट-बॉल स्तर गेज के लिए वैकल्पिक,एलपीजी पंप और मोटरएलपीजी कंप्रेसर, एलपीजी फ्लोमीटर, सिलेंडर भरने के लिए तराजू, स्ट्रेनर, ग्लास वाल्व आदि।
