उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| टैंक सामग्री: | दबाव पोत के लिए Q345r या Q370r कार्बन स्टील | लोडिंग क्षमता: | 20t 20ton 20 टन 20mt एलपीजी भरने वाला टैंक प्लांट |
|---|---|---|---|
| टैंक का आकार: | 40 एम3, 40सीबीएम, 40000 लीटर, 40000एल | डिजाइन दबाव: | 1.71एमपीए 1.77एमपीए 17.1बार, 17.7बार |
| हाइड्रोलिक परीक्षण दबाव: | 2.21एमपीए 22.1बार | भरने का माध्यम: | प्रोपेन, ब्यूटेन, एलपीजी, रसोई गैस |
| स्तर नापने के लिए गेज: | मैग्नेटिक प्लेट लेवल गौ, फ्लोट-बॉल | व्यास: | 2300 मिमी, 2400 मिमी |
| अन्य सहायक उपकरण: | एलपीजी पंप और मोटर, एलपीजी कंप्रेसर | भागों को भरना: | एलपीजी भरने का वजन स्केल, एक या डबल नोजलर के साथ एलपीजी डिस्पेंसर |
| उत्पादन नाम: | एलपीजी स्किड टैंकर स्टेशन, रिफिलिंग सिलेंडर भरना | पंप ब्रांड: | कॉर्केन, ब्लैकमर, चीनी ब्रांड |
| प्रमुखता देना: | Q345r एलपीजी गैस भरने का स्टेशन,व्यास 2400 मिमी एलपीजी गैस भरने का स्टेशन,40m3 एलपीजी स्किड स्टेशन |
||
20MT 20tons 20T LPG स्किड स्टेशन 40M3 LPG भरने स्टेशन 40000L 40000 लीटर LPG रिफिलिंग गैस टैंक स्टेशन
उत्पाद का वर्णन
एलपीजी रिफिलिंग प्लांट (जिसे गैस रिफिलिंग प्लांट,सिलेंडर रिफिलिंग प्लांट,एलपीजी रिफिलिंग प्लांट,सिलेंडर रिफिलिंग स्टेशन,एलपीजी स्किड स्टेशन,स्किड एलपीजी स्टेशन,प्रोपेन स्किड स्टेशन भी कहा जाता है),प्रोपेन बॉटलिंग प्लांट) एक पूर्ण मिनी एलपीजी स्टेशन है जिसमें एलपीजी टैंक शामिल है।एलपीजी पंप और मोटर,सिलेंडर भार और भरने की मशीन,वाल्व और पाइपलाइन।प्रोपेन रिफिल स्टेशन का उपयोग सिलेंडरों को फिर से भरने के लिए किया जाता है,जो सीमित भूमि स्थान के लिए उपयुक्त है।आमतौर पर 5 टन और 10 टन प्रोपेन रिफिल स्टेशन ईंधन रिफिल स्टेशन के बगल में स्थित होंगे और सिलेंडर बोतलिंग सेवा प्रदान करेंगे.
विशेषता
1.एलपीजी रिफिलिंग प्लांटविभिन्न आकारों के घरेलू उपयोग के सिलेंडर में रसोई गैस भरने के लिए।
2एक प्रोपेन रिफिलिंग प्लांट जिसमें 2 कार्य होंगे: ट्रक डिस्चार्जिंग और सिलेंडर रिफिलिंग 1 पंप के साथ
3ऑटोफिलिंग कट-ऑफ के साथ डिजिटल फिलिंग स्केल, हजारों रिकॉर्ड रखने, शुद्ध और सकल भरने
4प्रोपेन रिफिलिंग प्लांट का पंप वैकल्पिक हैः वेन पंप और कोरो-फ्लो पंप, टर्बाइन पंप, कॉर्केन या ब्लैकमर ब्रांड।
5प्रोपेन रिफिलिंग प्लांट का मोटर: एबीबी या सीमेंस ब्रांड, स्थिर रहित, 380 वी 3 चरण, 5.5KW से 10KW
6पाइपलाइनः 2 "इस्पात पाइप सुरक्षा वापसी वाल्व, फिल्टर, एकतरफा वाल्व, कट-ऑफ वाल्व के साथ।
7. पूरे स्टेशन प्रणाली के लिए विस्फोटक सबूत केंद्रीय नियंत्रण कक्ष
8अन्य उपकरणः भरने के क्षेत्र के लिए सनशेड, रिसाव डिटेक्टर, पूर्व विस्फोटक दीपक
उत्पाद विनिर्देश;
| 40 एम3 एलपीजी टैंकआयाम | |||
| टैंक की मात्रा | 40CBM | ||
| वजन भरना | 20000 किलोग्राम | ||
| टैंक वजन | 9380 किलो | ||
| शेल की मोटाई (मिमी) | 14 मिमी | ||
| अंत प्लेट की मोटाई (मिमी) | 14 मिमी | ||
| टैंक का व्यास (मिमी) | 2400 मिमी | ||
| टैंक आयाम (मिमी) (लंबाई x चौड़ाई x ऊंचाई) | 9270 x 2428 x 3018 मिमी | ||
| कुल आयाम (मिमी) (लंबाई x चौड़ाई x ऊंचाई) | 11270 x 2500 x 3900 मिमी | ||
| टैंक और मुख्य दबाव भागों की सामग्री | कार्बन स्टील Q345R | ||
| भरने का माध्यम | तरलीकृत पेट्रोलियम गैस (प्रोपेन) | ||
| डिजाइन दबाव | 1.77 एमपीए | ||
| संक्षारण अनुदान | 1 मिमी | ||
| मध्यम घनत्व | 500 किलोग्राम/ एम3 | ||
| विनिर्माण मानक:दबाव वाहिकाएँ,चीन के स्थिर दबाव वाहिकाओं के लिए सुरक्षा प्रौद्योगिकी पर पर्यवेक्षण विनियमन। | |||
| एलपीजी टैंक के मुख्य भाग | |||
| पद | विनिर्देश | मात्रा | |
| डिस्चार्ज पाइप | DN80 | 1 | |
| इनफ्लो पाइप | DN80 | 1 | |
| आउटलेट | DN50 | 1 | |
| गैस चरण संतुलन पाइप | DN50 | 2 | |
| म्यानहोल | DN450 | 1 | |
| निकासी छेद | DN50 | 1 | |
|
मुख्य सामान: कट-ऑफ वाल्व, सुई वाल्व, सुरक्षा वाल्व, तरल स्तर मीटर, प्रेशर गेज, तापमान गेज। |
|||

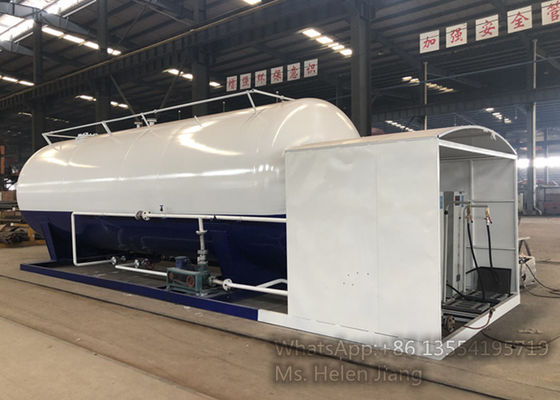

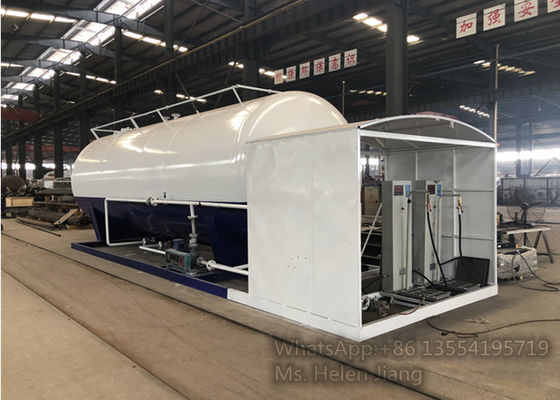

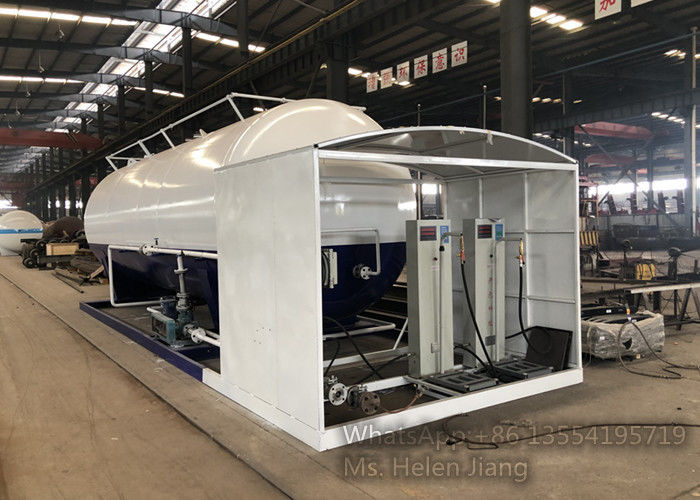

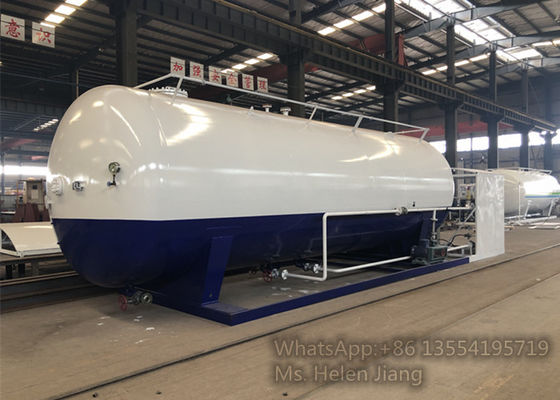

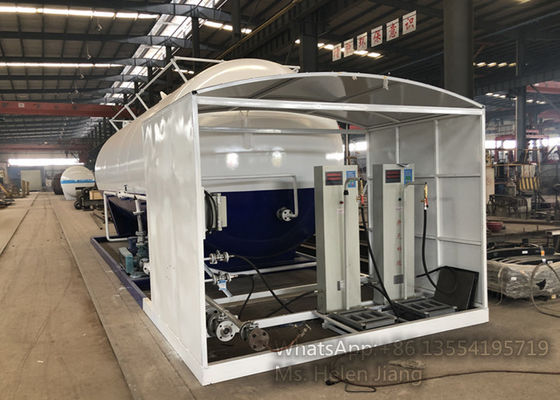

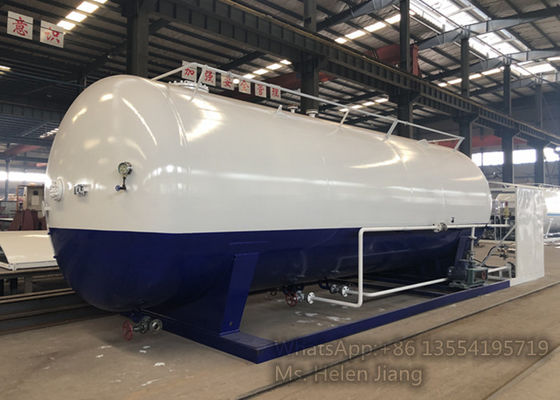

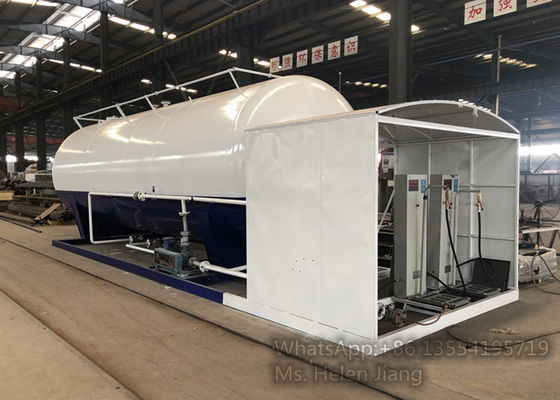

उत्पाद 40000 लीटर एलपीजी स्किड स्टेशन की तस्वीरेंः
एलपीजी गैस संयंत्र की तस्वीरें सामानों के साथः
एलपीजी भंडारण टैंक के लिए उत्पादन प्रक्रियाः
-- वेल्डिंग जोड़ों, वेल्ड, टैंक सिर और प्रत्येक दबाव तत्व की ज्यामितीय स्थिति सख्ती से एक्स-रे द्वारा निरीक्षण कर रहे हैं;
-- प्रत्येक भूमिगत एलपीजी टैंक के लिए विनाशकारी परीक्षण और चुंबकीय कण निरीक्षण परीक्षण;
-- भूमिगत एलपीजी टैंक का डिजाइन दबाव: 1.77 एमपीए;
-- हाइड्रोलिक परीक्षण दबावः2.21 Mpa;
-- संक्षारण अनुदानः 1 मिमी;
-- टैंक सामान और एलपीजी गैस स्टेशन उपकरण जैसे सुरक्षा वाल्व, ग्लोब वाल्व, बॉल वाल्व, प्रेशर गेज, थर्मामीटर, चुंबकीय स्तर गेज या रोचेस्टर फ्लोट-बॉल स्तर गेज के लिए वैकल्पिक,एलपीजी पंप और मोटरएलपीजी कंप्रेसर, एलपीजी फ्लोमीटर, सिलेंडर भरने के लिए तराजू, स्ट्रेनर, ग्लास वाल्व आदि।
