Jmc 4x2 दूरबीनिक हवाई कार्य मंच ट्रक

Jmc 4x2 Telescopic Aerial Work Platform Truck
Jmc 4x2 Telescopic Aerial Work Platform Truck Jmc 4x2 Telescopic Aerial Work Platform Truck Jmc 4x2 Telescopic Aerial Work Platform Truck Jmc 4x2 Telescopic Aerial Work Platform Truck Jmc 4x2 Telescopic Aerial Work Platform Truck Jmc 4x2 Telescopic Aerial Work Platform Truck

बड़ी छवि :  Jmc 4x2 दूरबीनिक हवाई कार्य मंच ट्रक

उत्पाद विवरण:

उत्पत्ति के प्लेस: सुइज़हौ, चीन
ब्रांड नाम: CLW
प्रमाणन: CCC, ISO, SGS, BV
मॉडल संख्या: CLW5070BPCX

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 यूनिट
मूल्य: negotiable
पैकेजिंग विवरण: मोम के साथ नग्न पैक
प्रसव के समय: 30-35 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 500 इकाइयाँ/महीना
विस्तृत उत्पाद विवरण
स्थिति: नया प्रकार: टेलीस्कोपिक प्रकार का हवाई लिफ्ट ट्रक
चेसिस ब्रांड: डोंगफेंग, इसुज़ु, आदि ड्राइव प्रकार: 4x2, बाएँ या दाएँ हाथ की ड्राइव
आयाम (LXWXH) (मिमी): 5995*2050*2900मिमी इंजन ब्रांड: जेएमसी, कमिंस
ईंधन प्रकार: डीज़ल इंजन -शक्ति: 85kw/115hp
संचरण प्रकार: नियमावली उत्सर्जन मानक: यूरो IV
अधिकतम गति: 90 किमी/घंटा पहिये का आधार: 3360 मिमी
बाल्टी का आकार: 1000x700x1250 मिमी बाल्टी क्षमता: 200 किलो
अधिकतम ऑपरेशन ऊंचाई: 16 मीटर कार्यशील भुजा प्रकार: एच प्रकार
गारंटी: 1 वर्ष
प्रमुखता देना:

दूरबीनिक हवाई कार्य प्लेटफार्म ट्रक

,

जेएमसी 4x2 हवाई कार्य प्लेटफार्म ट्रक

,

ट्रक घुड़सवार हवाई काम मंच

Jmc 4X2 16 मीटर दूरबीनिक हवाई कार्य प्लेटफार्म हाइड्रोलिक लिफ्टर बूम ट्रक के साथ ट्रक हवाई प्लेटफार्मों पर स्थापित ट्रक



उत्पाद का वर्णन

16 मीटर जेएमसी सीधा हाथ दूरबीन हवाई प्लेटफार्म सड़क के लिए ट्रक प्रकाश पुल रखरखाव

  1. स्वचालित बाल्टी संतुलन प्रणाली, बाल्टी पूरे कार्य समय में संतुलन स्तर पर रहेगी।
  2. खिंचाव कोण 80° तक, जो हर समय संभालना आसान होगा।
  3. पूर्ण कम्प्यूटर नियंत्रण प्रणाली खतरे चेतावनी प्रणाली के साथ।
  4. कार्यरत स्थिति को प्रदर्शित करने के लिए बाल्टी और ट्रक दोनों में एलसीडी स्क्रीन।
  5. बांहों की ताकत बढ़ाने के लिए आयताकार आकार की बाहों का प्रयोग करें।
  6. वी आकार का पैर, एच आकार का पैर विभिन्न सड़क स्थितियों के अनुकूल हो सकता है जिससे स्थिरता बढ़ जाती है।



पैरामीटर कुल आयाम (लंबाई*चौड़ाई*ऊंचाई) (मिमी) 5995*2050*2900
कुल भार (किलो) 5730
कर्ब मास (किलो) 5405
अधिकतम गति (किमी/घंटा) 90
ईंधन का प्रकार   डीजल
इंजन इंजन शक्ति   115hp
विस्थापन मानक   यूरो 4
चेसिस चेसिस प्रकार   जेएमसी
ड्राइव सिस्टम   4x2
टायर का प्रकार   7.00R16
व्हील बेस (मिमी) 3360
टायर की संख्या   6
यात्रियों   2
केबिन   सिंगल, 2 यात्रियों के साथ अनुमति, एयर कंडीशनर के साथ
विशेष पैरामीटर कार्य प्लेटफार्म का रेटिंग लोड (किलो) 200
प्लेटफार्म की ऊंचाई (m) 14.3
अधिकतम कार्य ऊंचाई (m) 16
बूम प्रकार   तीन खंड दूरबीन हाथ
हुक का अधिकतम भार (किलो) 1000
हुक का लोड (किलो) 800-1000
बाल्टी घूर्णन कोण (°) 360
नियंत्रण   नियंत्रण दोनों जमीन पर और पिंजरे में दूरस्थ नियंत्रण
सुरक्षा यंत्र   राहत वाल्व, संतुलन वाल्व, दो तरफा हाइड्रोलिक लॉक, हाथ से संचालित आपातकालीन हाइड्रोलिक पंप
समतल प्रणाली   असमान जमीन पर वाहन को समतल करने के लिए हाइड्रोलिक स्टेबलाइज़र

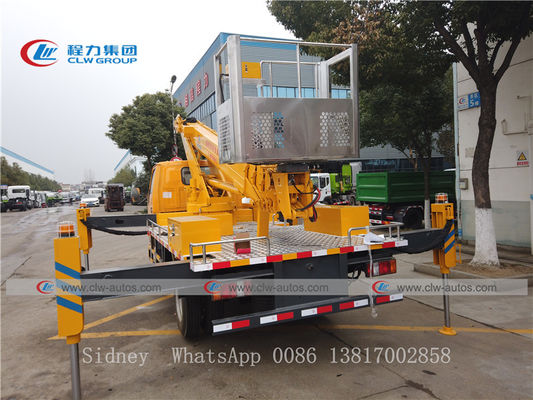

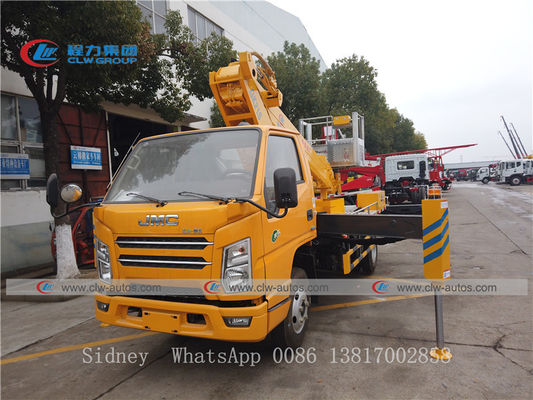

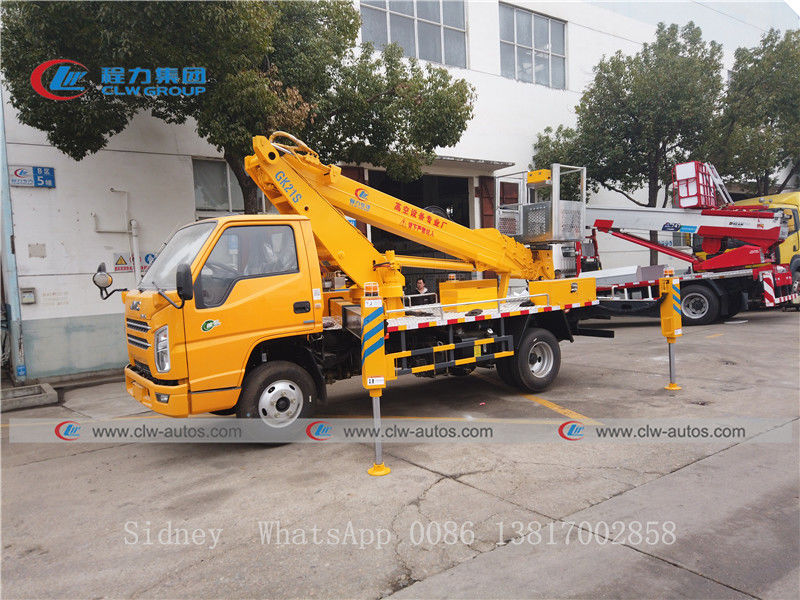

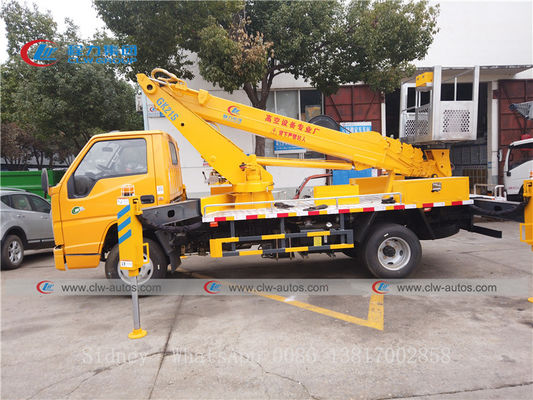

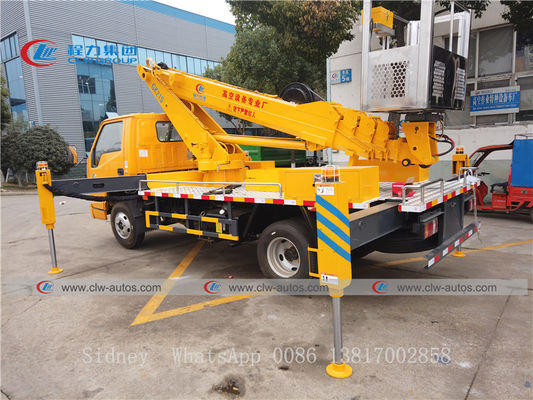

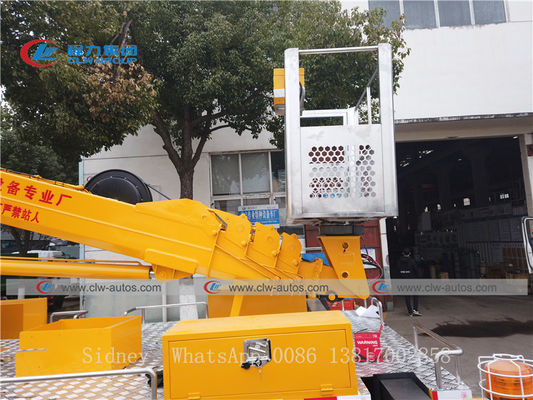

उत्पाद प्रदर्शनी



Jmc 4x2 दूरबीनिक हवाई कार्य मंच ट्रक 0Jmc 4x2 दूरबीनिक हवाई कार्य मंच ट्रक 1Jmc 4x2 दूरबीनिक हवाई कार्य मंच ट्रक 2Jmc 4x2 दूरबीनिक हवाई कार्य मंच ट्रक 3Jmc 4x2 दूरबीनिक हवाई कार्य मंच ट्रक 4



Jmc 4x2 दूरबीनिक हवाई कार्य मंच ट्रक 5

Jmc 4x2 दूरबीनिक हवाई कार्य मंच ट्रक 6



Jmc 4x2 दूरबीनिक हवाई कार्य मंच ट्रक 7





बिक्री सेवा

पूर्व-बिक्री सेवाः ग्राहकों के साथ संवाद करें, उनकी जरूरतों का विश्लेषण करें।
बिक्री सेवाः पेशेवर तकनीकी समाधान प्रदान करें, तदनुसार सही मॉडल की सिफारिश करें।
बिक्री के बाद सेवाः विभिन्न उत्पादों के लिए, हम तदनुसार EXW, FOB, CFR या CIF मूल्य उद्धृत कर सकते हैं।





अक्सर पूछे जाने वाले प्रश्न



प्रश्न 1: मैं आपकी कंपनी से किस प्रकार के ट्रक माउंटेड एरियल प्लेटफॉर्म का ऑर्डर कर सकता हूं?


उत्तर: विभिन्न प्रकार के आकार और प्रकार के एरियल प्लेटफार्म ट्रक हैं, जो विभिन्न कार्यों के साथ हैं, आप हमसे संपर्क कर सकते हैं और अपना अनुरोध बता सकते हैं। हम आपको उपयुक्त उत्पाद की सिफारिश करेंगे।



प्रश्न 2: क्या आपने किसी विदेशी कंपनी को ट्रक से लगे एरियल प्लेटफॉर्म की आपूर्ति की है?


उत्तर: हां, सरकारी परियोजना की आवश्यकता के साथ, हमने कई अफ्रीकी और दक्षिण-पूर्वी एशियाई देशों को हवाई प्लेटफॉर्म ट्रक की पेशकश की।



Q3: वारंटी के बारे में क्या?


उत्तरः उपकरण की गारंटी उस तारीख से 12 महीने है जिस दिन उपकरण को सफलतापूर्वक चालू किया जाता है, या 13 महीने उस तारीख से जब उपकरण दिया गया है,जो भी पहले आता है.



प्रश्न 4: आपका कारखाना कहाँ स्थित है? शंघाई से आपका कारखाना कितनी दूर है?


उत्तर: हमारा कारखाना चीन के हुबेई प्रांत के सुईझोउ शहर में स्थित है। वुहान में हमारा विदेशी विपणन कार्यालय है। वुहान बीजिंग, शंघाई या गुआंगज़ौ शहर से दो घंटे की उड़ान पर है।कारखाने के निरीक्षण के लिए हमें यात्रा करने के लिए आपका स्वागत है.
