उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| टैंक का उद्देश्य: | गैस स्टेशन के लिए तरल प्रोपेन/अमोनिया/ब्यूटेन गैस का भंडारण | टैंकर सामग्री: | Q345R, 16MnDR, Q370R, SA516Gr70, SA517, आदि। |
|---|---|---|---|
| कुल आकार (लंबाई x चौड़ाई x ऊंचाई): | 13820*3436*4026(मिमी) | टैंक व्यास: | DN3400mm, आदि। |
| टैंक की मोटाई: | शैल 18 मिमी, सिर 20 मिमी। | टैंक वॉल्यूम विकल्प: | 5cbm-200cbm; आमतौर पर 50m³,60m³,80m³,100m³,120m³, आदि |
| टैंक क्षमता विकल्प: | 2टन-100टन; आमतौर पर 20 टन, 30 टन, 40 टन, 50 टन, 60 टन, आदि। | डिजाइन दबाव: | 1.71एमपीए/17.1बार, 1.77एमपीए/17.7बार, 1.61एमपीए/16.1बार |
| डिजाइन तापमान: | -20 ℃ ~ 50 ℃ | संक्षारण भत्ता: | 1 मिमी |
| रंग: | ग्राहक के अनुरोध के अनुसार | जीवनभर: | 15 साल |
| प्रमुखता देना: | प्रोपेन भंडारण टैंक,बड़े प्रोपेन टैंकों का परिवहन |
||

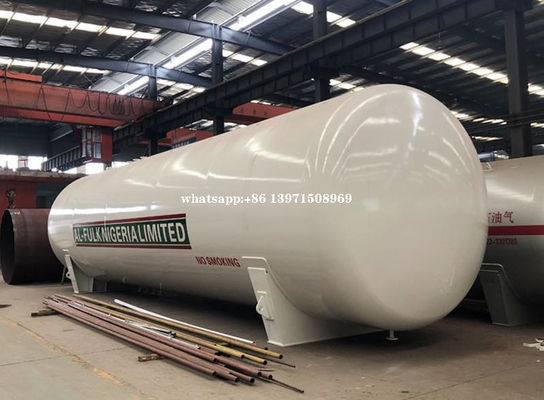

दबाव पात्र 120, 000लिटर 120 सीबीएम एलपीजी भंडारण टैंकर 60 एमटी 60 टन गैस भंडारण टैंक सभी स्टेशन उपकरण के साथ
उत्पाद का वर्णन
1एलपीजी टैंक भंडारण सामग्रीः एलपीजी गैस, प्रोपेन, ब्यूटेन, तरल अमोनिया आदि।
2टैंक डिजाइन मानक:यू स्टैम्प के साथ GB150-2013, ASME मानक।
3परीक्षण: 100% रेडियोग्राफिक परीक्षण, चुंबकीय शक्ति परीक्षण, जल दबाव।
उत्पाद विनिर्देश
| पैरामीटर 60m 120cbm एलपीजी भंडारण टैंक | ||||||
| आइटम | पैरामीटर | आइटम | पैरामीटर | |||
| मात्रा | 120 सीबीएम | खोल की मोटाई | 18 मिमी | |||
| टैंक सामग्री | Q345R | अंत प्लेट की मोटाई | 20 मिमी | |||
| कुल मिलाकर | 13820*3436*4026 मिमी | टैंक का शुद्ध भार | 24960 किलो | |||
| टैंक व्यास | 3400 मिमी | लोड क्षमता | 47880 किलो | |||
| डिजाइन दबाव | 1.77Mpa | गैस घनत्व | 510 से 590 किलोग्राम/एम3 | |||
| हाइड्रोलिक परीक्षण दबाव | 2.22Mpa | संक्षारण अनुदान | 1 मिमी | |||
| डिजाइन तापमान | -20°C से 50°C | ताप उपचार | थोक | |||
| वाष्प आउटलेट | DN50 | गैस आउटलेट | DN50 | |||
| जीवन काल | पंद्रह वर्ष | |||||
| सहायक उपकरण | ||||||
| मॉडल | पद | मात्रा | जंक्शन सतह | |||
| J41N-2.5-50 | स्टॉप वाल्व DN50 | 6 | आरएफ | |||
| J41N-2.5-25 | स्टॉप वाल्व DN25 | 2 | आरएफ | |||
| J41N-2.5-80 | स्टॉप वाल्व DN80 | 2 | आरएफ | |||
| J24W-320-DN6 | J24W सुई वाल्व M20*1.5 | 1 | ||||
| HG21584-95 | चुंबकीय प्लेट स्तर गेज UZFAL-2.5RF-3040-0.5 | 1 | आरएफ | |||
| A42F-25-80 | सुरक्षा वाल्व DN80 | 2 | आरएफ | |||
| Y-100T | प्रेशर गेज M20*1.5 1.5 डिग्री 0~4Mpa | 1 | ||||
| WTQ-280 | थर्मामीटर M33*2 2.5 डिग्री | 1 | -40°C से 60°C | |||
हम प्रत्येक भंडारण टैंक के लिए अनुकूलित ड्राइंग की आपूर्ति
| नोजल डेटा | |||||
| पात्र | आकार | दबाव ((MPa) | कनेक्ट करें | जंक्शन सतह | उद्देश्य |
| अ | DN50 | 25 | HG20592-WN | आरएफ | निकासी निकासी |
| b | DN50 | 25 | HG20592-WN | आरएफ | तरल अवस्था के आउटलेट |
| c1-2 | DN50 | 25 | HG20592-WN | आरएफ | गैस चरण संतुलित आउटलेट |
| d | DN50 | 25 | HG20592-WN | आरएफ | तरल प्रवेश |
| e | M33*2 | स्क्रू थ्रेड | थर्मामीटर कनेक्शन | ||
| f1-2 | DN25 | 25 | HG20592-WN | आरएफ | लीवर गेज कनेक्शन |
| घ | एम20*1.5 | स्क्रू थ्रेड | प्रेशर गेज | ||
| h | DN100 | 25 | HG20592-WN | आरएफ | सुरक्षा वाल्व कनेक्शन |
| i | DN50 | 25 | HG20592-WN | आरएफ | मुंह खाली करना |
| j | DN450 | 25 | HG20592-WN | एफएम | म्यानहोल |
एलपीजी भंडारण टैंक का संरचना आरेख
हम निम्नलिखित के रूप में एलपीजी स्टेशन भवन के लिए पैकेज समाधान की आपूर्ति
उत्पादन प्रक्रिया
हमारी सेवा
1) आपके प्रश्नों को हल करने के लिए त्वरित प्रतिक्रिया;
2) पेशेवर इंजीनियरिंग और उत्पादन टीम;
3) संबंधित सामान और स्पेयर पार्ट्स की पेशकश,भविष्य की कोई चिंता नहीं;
4) नियमित ग्राहक बिक्री के बाद का दौरा;
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: मैं आपकी कंपनी से किस प्रकार के एलपीजी उत्पाद ऑर्डर कर सकता हूं?
उत्तर: हम 5CBM से 200CBM एलपीजी ओवरग्राउंड स्टोरेज टैंकर, 5CBM से 120CBM एलपीजी अंडरग्राउंड स्टोरेज टैंकर, 5CBM से 38.5CBM एलपीजी टैंकर, 5CBM से 25CBM के उत्पादन में विशेषज्ञ हैं।5CBM एलपीजी डिस्पेंसर ट्रक/एलपीजी बोबटेल ट्रक, 40CBM से 61.9CBM एलपीजी सेमी ट्रेलर और 5CBM से 50CBM एलपीजी स्किड स्टेशन/एलपीजी मोबाइल फिलिंग स्टेशन आदि।
Q2: एलपीजी उत्पादों का आपका उत्पादन मानक क्या है? क्या आप अपने उत्पादों का निर्माण ASME मानक के तहत कर सकते हैं?
एकः आम तौर पर हमारे एलपीजी उत्पादों GB-150 / चीन मानक, वहाँ के लिए ASME मानक वैकल्पिक अपनाया. हाँ, हम कर सकते हैं ASME मानक और हमारे ASME मानक के अनुसार DIV 01 एसईसी VIII.
Q3: क्या आपने किसी प्रसिद्ध कंपनी को एलपीजी उत्पाद आपूर्ति किए हैं?
उत्तर: हमारी समूह कंपनी कुछ बड़ी गैस कंपनियों का नियमित रणनीतिक साझेदार है। हमने उनके लिए विभिन्न आकारों के कई भंडारण टैंक और अर्ध ट्रेलर आपूर्ति किए हैं।हमने जो सबसे बड़ा टैंक उपलब्ध कराया है, वह 200m3 उच्च दबाव वाला एलपीजी भंडारण टैंक है।
