उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| टैंक का उद्देश्य: | गैस के लिए तरल प्रोपेन/अमोनिया/ब्यूटेन गैस का भंडारण | टैंक सामग्री: | Q345R, 16MnDR, Q370R, SA516Gr70, SA517, आदि। |
|---|---|---|---|
| कुल आकार (LXWXH): | 5260*1620*2210 (मिमी) | टैंक व्यास: | DN1600mm, आदि। |
| टैंक की मोटाई: | शैल 10 मिमी, सिर 10 मिमी। | टैंक वॉल्यूम विकल्प: | 5-200cbm; आमतौर पर 50m3 60m3 80m3 100m3 120m3 |
| टैंक क्षमता विकल्प: | 2टन-100टन; आमतौर पर 25टन, 30टन, 40टन, 50टन | डिजाइन दबाव: | 1.71एमपीए/17.1बार, 1.77एमपीए/17.7बार, 1.61एमपीए/16.1बार |
| डिजाइन तापमान: | -20डिग्री~50डिग्री | संक्षारण भत्ता: | 1 मिमी |
| प्रसव के समय: | 30 कार्य दिवस | रंग और लोगो: | ग्राहक अनुरोध के रूप में |
| जीवनभर: | 20 वर्ष | ||
| प्रमुखता देना: | कार्बन स्टील Q345R एलपीजी भंडारण टैंक,10CBM एलपीजी भंडारण टैंक,DN1600mm एलपीजी गैस भंडारण टैंक |
||

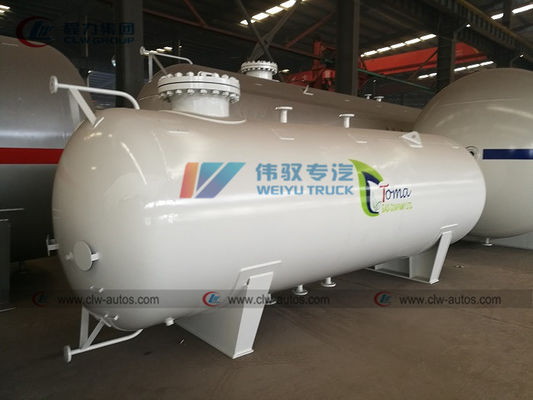

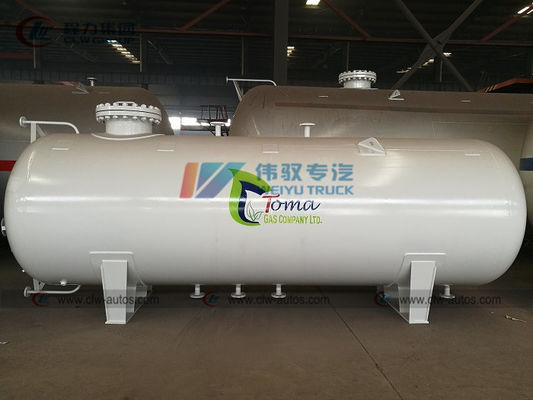

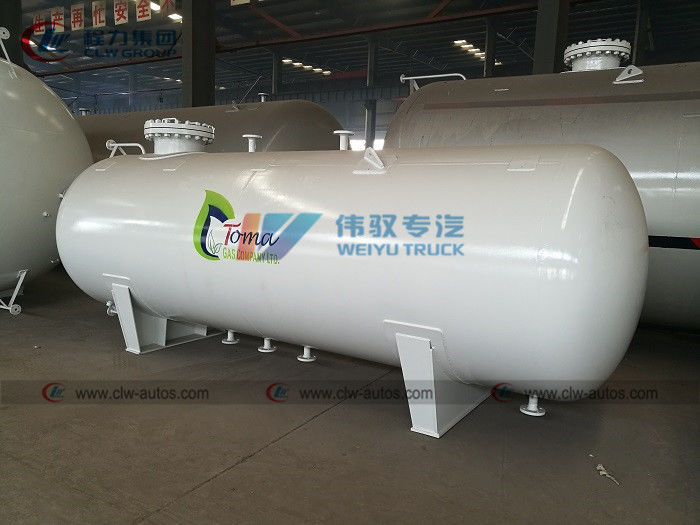

बिक्री के लिए उच्च गुणवत्ता वाले एलपीजी भंडारण टैंक 10 000 से 200 000 लीटर तक
उत्पाद का वर्णन
एलपीजी भंडारण टैंक विशेष उपकरणों से संबंधित तरलीकृत पेट्रोलियम गैस के भंडारण के लिए विशेष उत्पाद हैं। सामग्री में Q345R और Q370R, और AS-ME मानक सामग्री SA516M और SA517M शामिल हैं.आकार 2 अंत प्लेटों के साथ बेलनाकार है। आमतौर पर, शेल हमेशा टैंक की मात्रा के अनुसार अंत प्लेट की तुलना में मोटी होती है। तरलीकृत पेट्रोलियम गैस एक ज्वलनशील और विस्फोटक माध्यम है,इसलिए इस माध्यम के भंडारण टैंक को स्थापना और उपयोग के दौरान सख्ती से आवश्यक होना चाहिएऑपरेटरों को ऑपरेटिंग विनिर्देशों का पालन करना चाहिए। उत्पादन प्रवाह में कंप्यूटर नियंत्रित काटने, कंप्यूटर नियंत्रित रोलिंग, डुबकी आर्क वेल्डिंग, असेंबली, विनाशकारी परीक्षण,ताप उपचार, हाइड्रोलिक परीक्षण दबाव, विस्फोट, और पेंट. प्रमाण पत्र के साथ सही कच्चा माल.
उत्पाद विनिर्देश
| 10CBM एलपीजी टैंक का विनिर्देश | ||||
| टैंक की मात्रा | 10CBM/10,000 लीटर | |||
| वजन भरना | 3990 किलो | |||
| टैंक वजन | 2950 किलो | |||
| शेल की मोटाई (मिमी) | 10 मिमी | |||
| सिर की मोटाई (मिमी) | 10 मिमी | |||
| टैंक का व्यास (मिमी) | 1600 मिमी | |||
| बाहरी आयाम (मिमी) (लंबाई x चौड़ाई x ऊंचाई) | 5260 x 1620 x 2210 मिमी | |||
| टैंक और मुख्य दबाव भागों की सामग्री | कार्बन स्टील Q345R | |||
| भरने का माध्यम | तरलीकृत पेट्रोलियम गैस (प्रोपेन) | |||
| डिजाइन दबाव | 17.7Bar | |||
| संक्षारण अनुदान | 1 मिमी | |||
| मध्यम घनत्व | 420 से 590 किलोग्राम/सीबीएम | |||
| रंग और लोगो | आपके अनुरोधों के अनुरूप | |||
| मुख्य सहायक उपकरण: कट-ऑफ वाल्व, सुई वाल्व, सुरक्षा वाल्व, तरल स्तर मीटर, प्रेशर गेज, तापमान गेज। |
||||
| सुरक्षा सामानों की सूची | ||||
| मॉडल | पद | मात्रा | जंक्शन सतह | |
| J41N-2.5-50 | स्टॉप वाल्व DN50 | 6 | आरएफ | |
| J41N-2.5-25 | स्टॉप वाल्व DN25 | 2 | आरएफ | |
| J41N-2.5-80 | स्टॉप वाल्व DN80 | 1 | आरएफ | |
| J24W-320-DN6 | J24W सुई वाल्व M20*1.5 | 1 | ||
| HG21584-95 | चुंबकीय प्लेट स्तर गेज UZFAL-2.5RF-3040-0.5 | 1 | आरएफ | |
| A42F-25-100 | सुरक्षा वाल्व DN80 | 1 | आरएफ | |
| Y-100T | प्रेशर गेज M20*1.5 1.5 डिग्री 0~4Mpa | 1 | ||
| WTQ-280 | थर्मामीटर M33*2 2.5 डिग्री | 1 | 40°C से 60°C | |
| नोजल डेटा | |||||
| पात्र | आकार | दबाव ((MPa) | कनेक्ट करें | जंक्शन सतह | उद्देश्य |
| अ | DN50 | 25 | HG20592-WN | आरएफ | निकासी निकासी |
| b | DN50 | 25 | HG20592-WN | आरएफ | तरल अवस्था के आउटलेट |
| c1-2 | DN50 | 25 | HG20592-WN | आरएफ | गैस चरण संतुलित आउटलेट |
| d | DN50 | 25 | HG20592-WN | आरएफ | तरल प्रवेश |
| e | M33*2 | स्क्रू थ्रेड | थर्मामीटर कनेक्शन | ||
| f1-2 | DN25 | 25 | HG20592-WN | आरएफ | लीवर गेज कनेक्शन |
| घ | एम20*1.5 | स्क्रू थ्रेड | प्रेशर गेज | ||
| h | DN100 | 25 | HG20592-WN | आरएफ | सुरक्षा वाल्व कनेक्शन |
| i | DN50 | 25 | HG20592-WN | आरएफ | मुंह खाली करना |
| j | DN450 | 25 | HG20592-WN | एफएम | म्यानहोल |
मुख्य संरचना आरेख
हम निम्नलिखित के रूप में एलपीजी स्टेशन भवन के लिए पैकेज समाधान की आपूर्ति

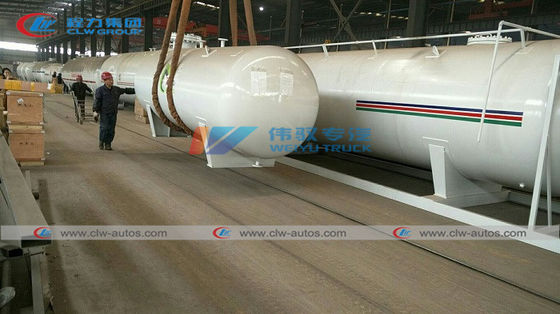

उत्पादन प्रक्रिया
हमारी सेवा
1) आपके प्रश्नों को हल करने के लिए त्वरित प्रतिक्रिया;
2) पेशेवर इंजीनियरिंग और उत्पादन टीम;
3) संबंधित सामान और स्पेयर पार्ट्स की पेशकश,भविष्य की कोई चिंता नहीं;
4) नियमित ग्राहक बिक्री के बाद का दौरा;
5) तकनीकी कर्मचारियों का निःशुल्क प्रशिक्षण और मार्गदर्शन;
6) उचित मूल्य और अच्छी गुणवत्ता;
7) शीघ्र वितरण और शिपमेंट।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: मैं आपकी कंपनी से किस प्रकार के एलपीजी उत्पाद ऑर्डर कर सकता हूं?
उत्तर: हम 5CBM से 200CBM एलपीजी ओवरग्राउंड स्टोरेज टैंकर, 5CBM से 120CBM एलपीजी अंडरग्राउंड स्टोरेज टैंकर, 5CBM से 38.5CBM एलपीजी टैंकर, 5CBM से 25CBM के उत्पादन में विशेषज्ञ हैं।5CBM एलपीजी डिस्पेंसर ट्रक/एलपीजी बोबटेल ट्रक, 40CBM से 61.9CBM एलपीजी सेमी ट्रेलर और 5CBM से 50CBM एलपीजी स्किड स्टेशन/एलपीजी मोबाइल फिलिंग स्टेशन आदि।
Q2: एलपीजी उत्पादों का आपका उत्पादन मानक क्या है? क्या आप अपने उत्पादों का निर्माण ASME मानक के तहत कर सकते हैं?
एकः आम तौर पर हमारे एलपीजी उत्पादों GB-150 / चीन मानक, वहाँ के लिए ASME मानक वैकल्पिक अपनाया. हाँ, हम कर सकते हैं ASME मानक और हमारे ASME मानक के अनुसार DIV 01 एसईसी VIII.
Q3: क्या आपने किसी प्रसिद्ध कंपनी को एलपीजी उत्पाद आपूर्ति किए हैं?
उत्तर: हमारी समूह कंपनी कुछ बड़ी गैस कंपनियों का नियमित रणनीतिक साझेदार है। हमने उनके लिए विभिन्न आकारों के कई भंडारण टैंक और अर्ध ट्रेलर आपूर्ति किए हैं।हमने जो सबसे बड़ा टैंक उपलब्ध कराया है, वह 200m3 उच्च दबाव वाला एलपीजी भंडारण टैंक है।
Q4: वारंटी के बारे में क्या?
उत्तरः उपकरण की गारंटी उस तारीख से 12 महीने है जिस दिन उपकरण को सफलतापूर्वक चालू किया जाता है, या 13 महीने उस तारीख से जब उपकरण दिया गया है,जो भी पहले आता है.
प्रश्न 5: आपका कारखाना कहाँ है? शंघाई से आपका कारखाना कितनी दूर है?
A: हमारा कारखाना चीन के हुबेई प्रांत के सूईझोउ शहर में स्थित है। हमारे विदेशी विपणन कार्यालय वुहान में हैं। शंघाई से वुहान तक हवाई जहाज से केवल 2 घंटे की दूरी पर है। निकट भविष्य में हमें देखने के लिए आपका गर्मजोशी से स्वागत है!
